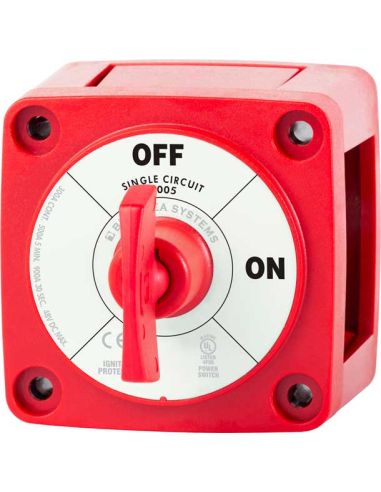

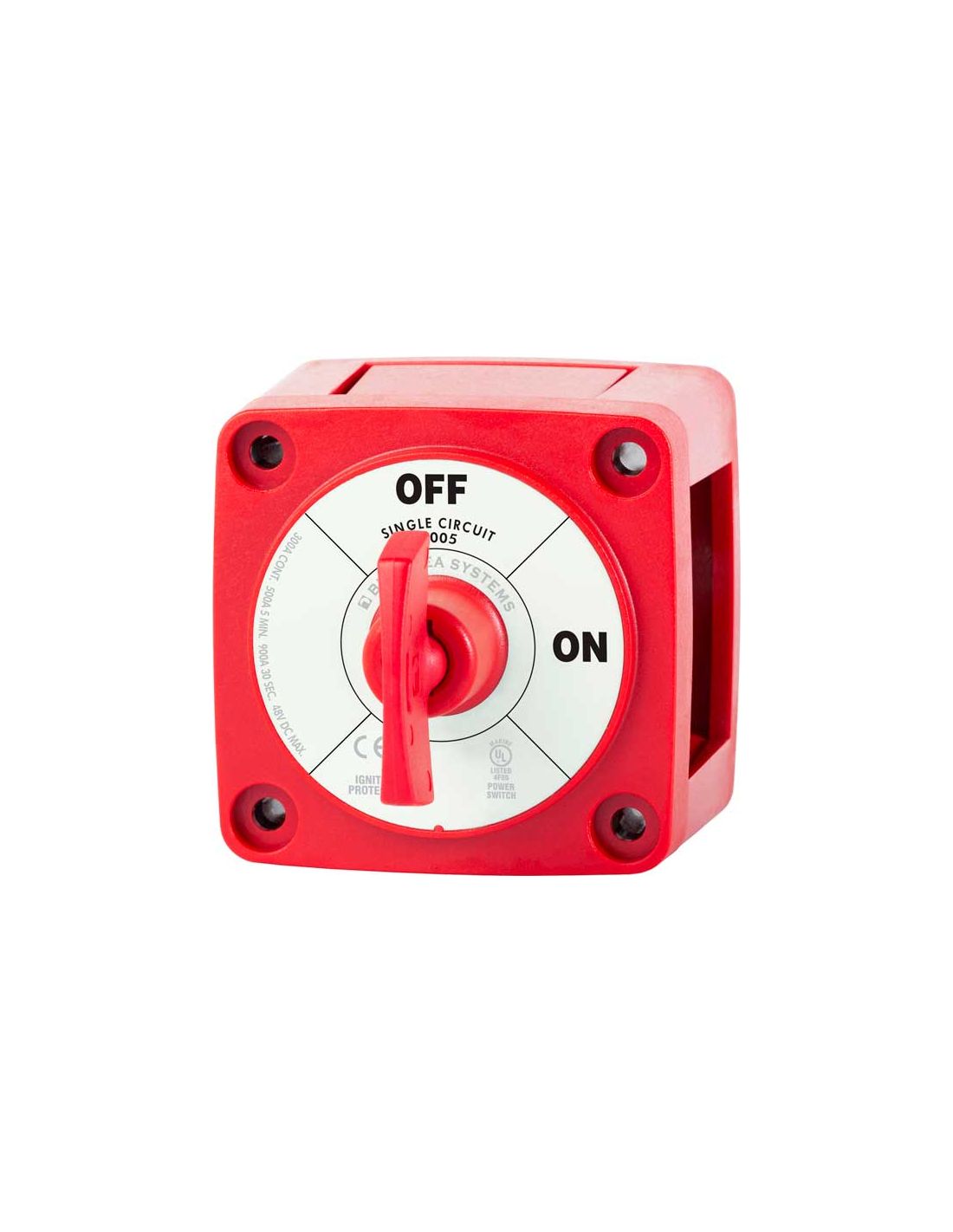

Questo staccabatterie è progettato per collegare una singola batteria a un singolo gruppo di carico.
È progettato per prevenire l'accensione di vapori infiammabili nelle vicinanze, garantendo un'installazione sicura anche a bordo di imbarcazioni alimentate a benzina.
Il design versatile del case permette un montaggio a filo, a pannello frontale o posteriore.
Inoltre, è dotato di una copertura isolante con sezioni a scatto per proteggere i contatti posteriori, assicurando un utilizzo sicuro e affidabile.
- Tipo di Interruttore: Single Circuit ON-OFF - Collega una singola batteria a un singolo gruppo di carico.
- Colore: Rosso
- Posizioni dell'interruttore: 2
- Combinazione batteria: No
- Disconnessione del campo alternatore: No - La disconnessione del campo alternatore protegge i diodi nell'alternatore nel caso in cui l'interruttore venga portato su OFF mentre il motore è in funzione.
Se non viene utilizzata per proteggere l'alternatore, un LED può essere collegato ai terminali di disconnessione per indicare quando l'interruttore è in una posizione diversa da OFF.
- Tensione massima: 48V CC
- Dimensione del perno: 3/8"
- Coppia di serraggio del perno terminale: 120 in-lb (13.56 Nm)
- Corrente continua: 300A - La massima corrente che l'interruttore è progettato per condurre in modo continuo.
- Corrente intermittente: 500A (5 minuti) - La massima corrente che l'interruttore è progettato per condurre per un periodo minimo designato.
- Corrente di avviamento (30 sec): 900A - La corrente necessaria per il circuito di avviamento prima dell'accensione del motore.
La corrente varia significativamente durante il ciclo di avviamento, con un grande picco iniziale per superare l'inerzia e la compressione del motore.
Una volta avviato il motore, si verificano picchi e cali durante i cicli di compressione e scarico.
Questo valore è utilizzato per dimensionare batterie, cavi e interruttori.
- Ingressi batteria: 1
- Spazio per cavi 4/0 AWG: 1.12in (28.45 mm)
- Dimensione dei cavi per soddisfare le specifiche: 4/0 AWG (120mm²)
- Fori di montaggio: Accetta viti #10
- Materiale del perno: Rame stagnato
- Coppia di serraggio del perno: 120 in-lb (13.56 Nm)
- Dimensione del perno terminale: 3/8" - 16 (M10)
- Peso: 0.62lb (0.28 kg)
