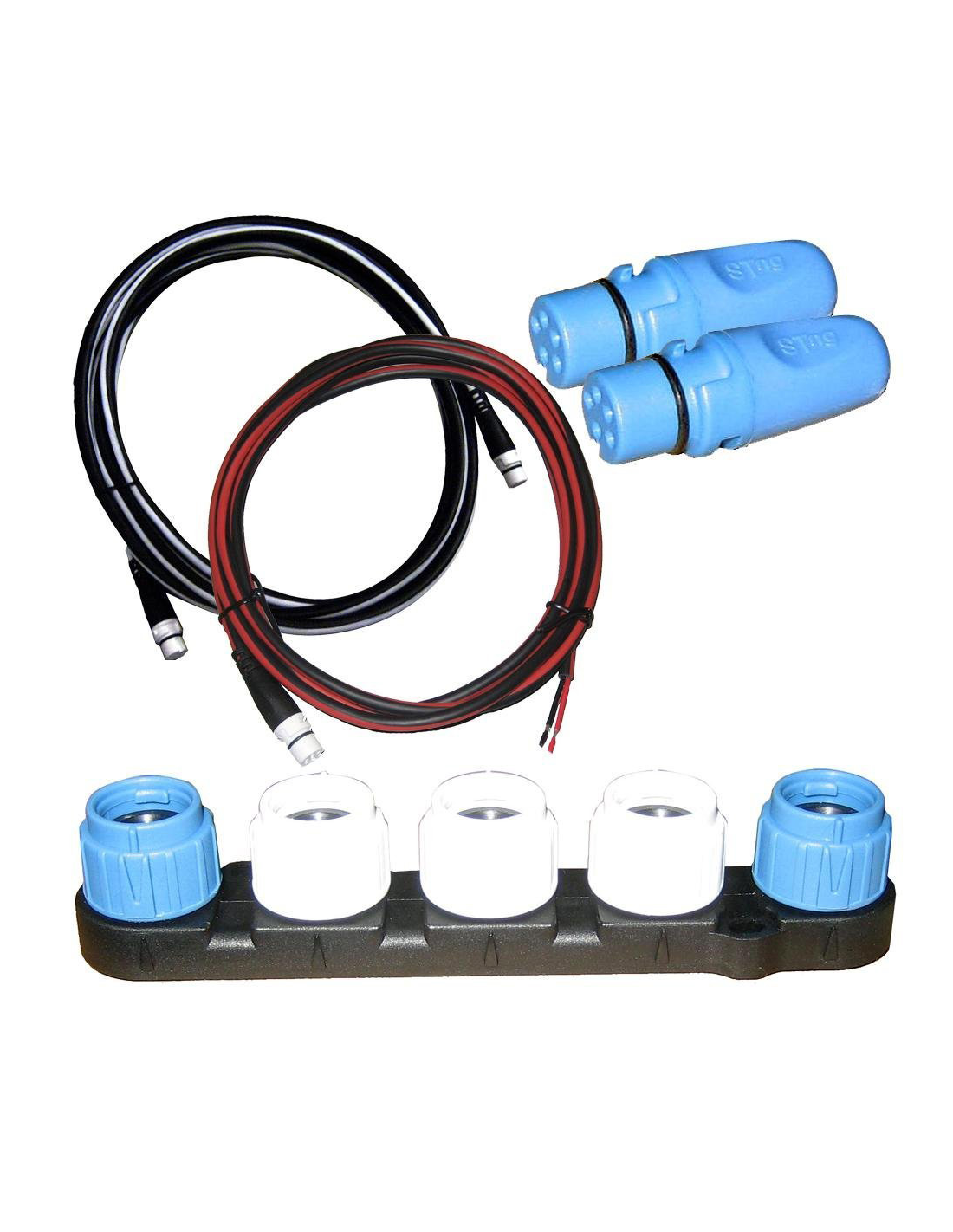

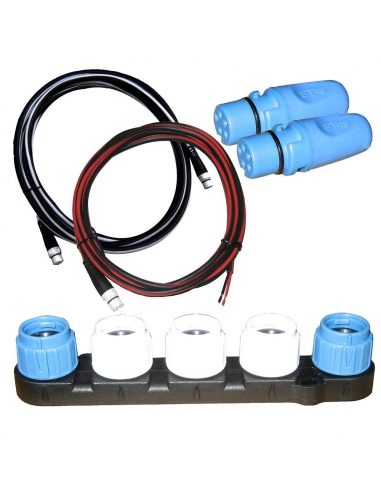

Raymarine Kit iniziale SeaTalkNG, ciabattina 5 vie, terminatori e cavi

Il kit iniziale SeaTalkNG Raymarine fornisce i componenti fondamentali per avviare una rete STNG a bordo, ovvero il bus di comunicazione utilizzato dai dispositivi Raymarine di generazione recente (chartplotter Axiom, piloti Evolution, strumenti i-series, sensori di navigazione). Riunisce in un'unica confezione tutto il necessario per costruire il nodo centrale del backbone e alimentarlo correttamente.

Si utilizza nella fase di prima installazione della rete STNG su una barca nuova o in fase di refit, quando si deve costruire l'architettura di comunicazione tra i dispositivi Raymarine. La ciabattina a 5 vie rappresenta il punto di distribuzione del bus: da essa si diramano le connessioni verso i singoli strumenti tramite cavi spur. Il cavo spur da 3 m incluso nel kit copre la maggior parte delle installazioni in pozzetto o dinette.

La ciabattina A06064 è il componente centrale del kit: accetta fino a 5 connessioni STNG simultanee e si integra nel backbone come nodo di distribuzione. I due terminatori A06031 vanno posizionati alle estremità del backbone per garantire l'impedenza corretta del bus ed evitare riflessioni del segnale, fenomeno che compromette la stabilità delle comunicazioni. Il cavo di alimentazione A06049 fornisce tensione all'intera rete STNG a partire dal pannello di distribuzione di bordo.

Per reti più estese o con più dispositivi collegati, è possibile espandere il backbone aggiungendo ulteriori cavi backbone (5607250), cavi spur (5607249) e connettori a T (5607251). Questo kit rappresenta il punto di partenza; la configurazione finale dipende dal numero e dalla distribuzione degli strumenti a bordo.
