Raymarine cavo backbone SeaTalkNG 5 m, dorsale principale rete STNG

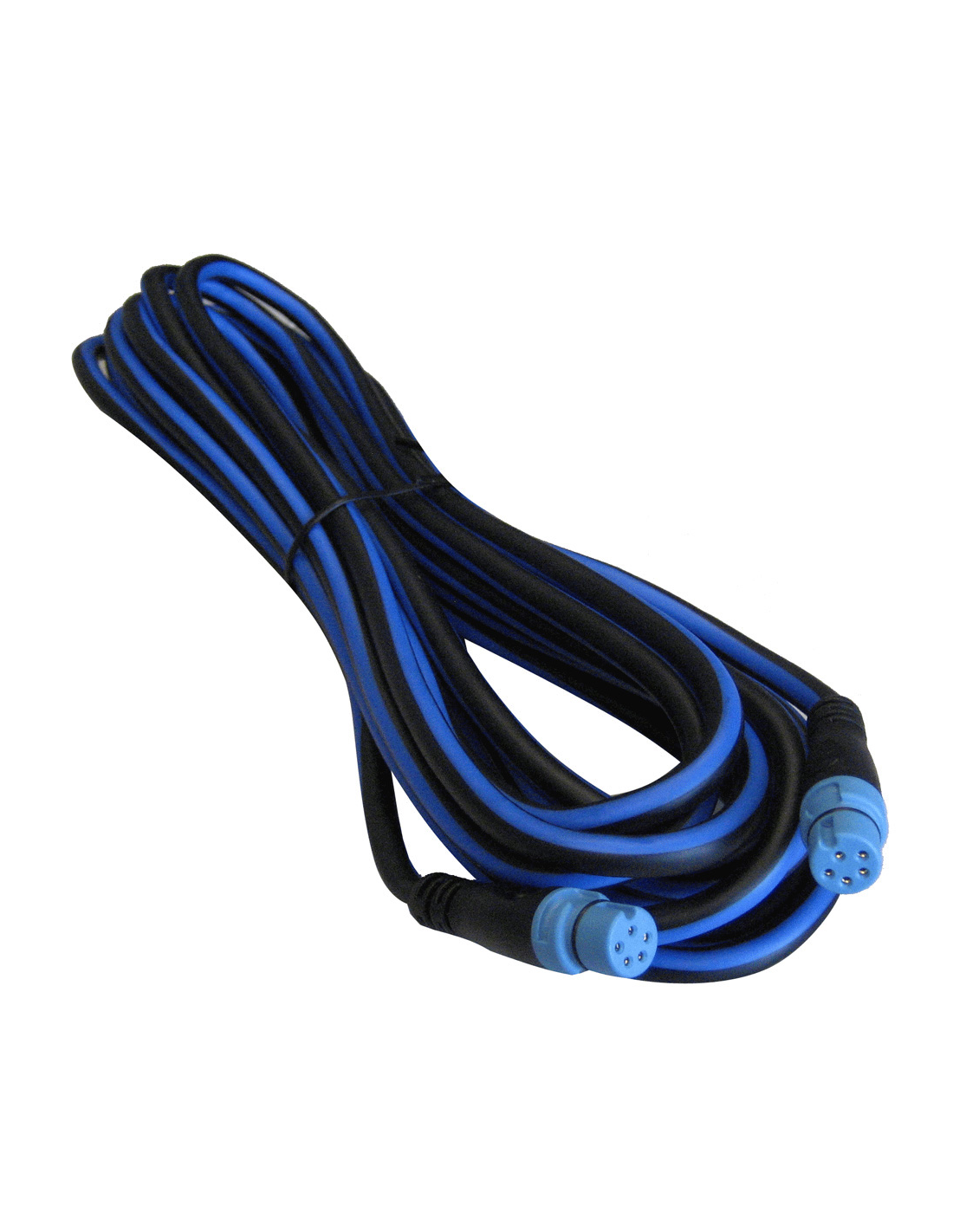

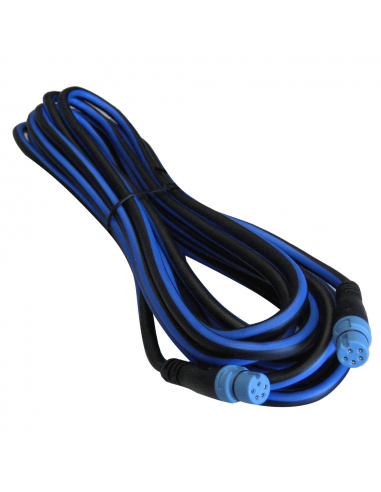

Il cavo backbone SeaTalkNG da 5 m costituisce la dorsale della rete STNG: è il segmento di bus che collega tra loro i nodi di distribuzione (ciabattine o connettori a T), lungo il quale viaggiano i dati tra tutti i dispositivi collegati. A differenza dei cavi spur — che collegano il singolo strumento al bus — il backbone trasporta il segnale sull'intera lunghezza della rete, dalle terminazioni a un'estremità all'altra.

Si utilizza per costruire o estendere il backbone STNG a bordo: tipicamente si percorre con il backbone il percorso principale dell'imbarcazione (da poppa a prua, o dalla sala macchine al pozzetto), posizionando lungo di esso i connettori a T o le ciabattine dai quali si diramano i cavi spur verso i singoli dispositivi. La lunghezza da 5 m è adatta a segmenti medi; per tratti più lunghi si possono collegare in serie più spezzoni di backbone tramite connettori a T.

I connettori snap-lock STNG su entrambe le estremità garantiscono una connessione sicura e rapida. È importante ricordare che il backbone deve essere terminato alle sue due estremità con i terminatori SeaTalkNG (A06031): l'assenza di terminazione o una terminazione errata causa instabilità del bus e perdita di dati. Non collegare in cascata più backbone senza interposizione di connettori a T o ciabattine, per non alterare la topologia prevista da Raymarine.
