Cerniere inginocchiate inox lucidato a specchio, 5 varianti da 20x20 a

Le cerniere inginocchiate si distinguono da quelle piane per la presenza di un gradino — il «ginocchio» — che consente di collegare due superfici non complanari o sfalsate. Sono la soluzione corretta quando l'anta e il telaio si trovano a quote diverse, oppure quando il pannello deve aprirsi scavalcando un bordino, una guarnizione rialzata o un profilo strutturale.

A bordo trovano impiego su portelli di gavoni con bordo rialzato, ante di mobili incassati, accessi in cabina con soglia, coperchi di vani tecnici. In tutti questi casi una cerniera standard piana non consentirebbe un montaggio corretto senza modifiche strutturali al pannello o al telaio.

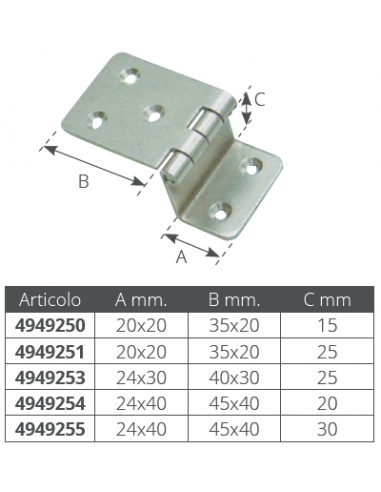

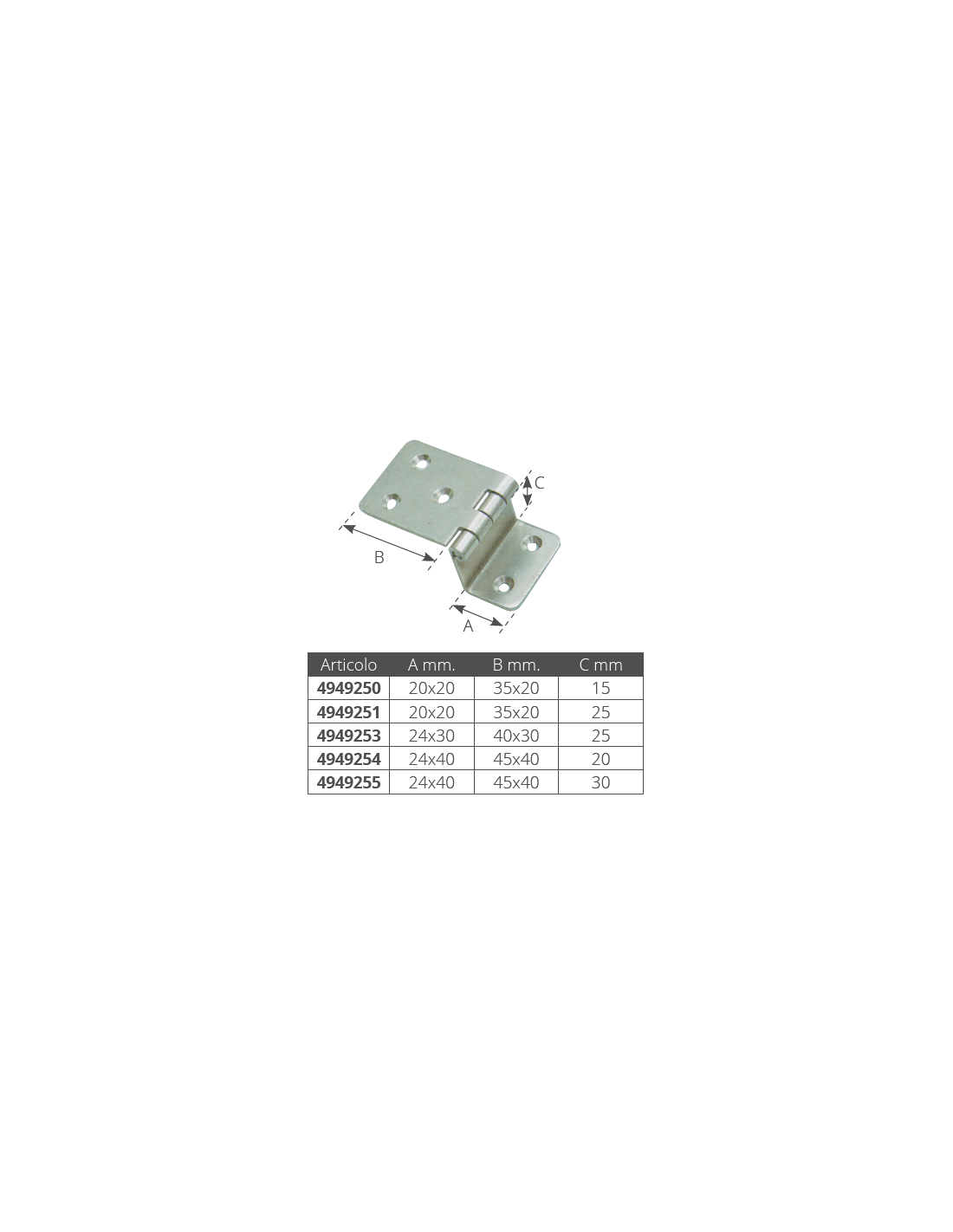

Realizzate in acciaio inox lucidato a specchio con spessore 2 mm. Sono disponibili in 5 varianti che coprono un range di configurazioni: base da 20x20 mm fino a 24x40 mm, ala da 35x20 mm fino a 45x40 mm, altezza del ginocchio (quota C) da 15 a 30 mm. La scelta della variante dipende dall'entità del dislivello tra le due superfici e dalla larghezza disponibile per il fissaggio.

Per selezionare la variante corretta è necessario misurare con precisione il dislivello tra le superfici (quota C), la larghezza del battente disponibile per l'ala e la larghezza della base di appoggio sul telaio. Un errore nella quota C compromette il libero movimento del pannello o genera interferenze meccaniche durante l'apertura.

Fissaggio con viti in inox coerenti con il grado del materiale. Prima dell'installazione definitiva verificare il range di apertura e l'assenza di attrito o battute anomale lungo tutta la corsa del pannello.
