Piastra stretta con cavallotto inox, base da 45x15 a 80x26 mm, Ø 5-8 mm

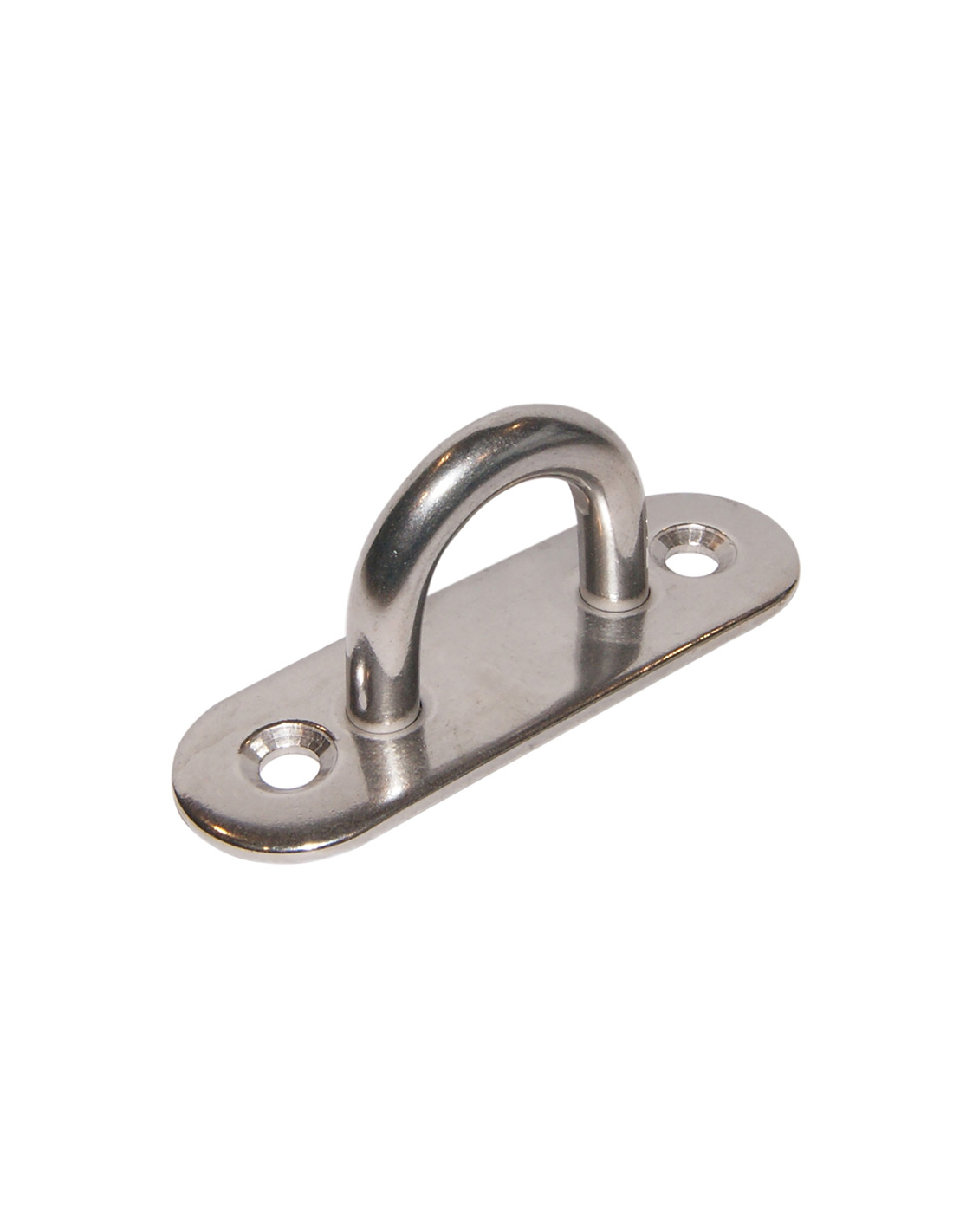

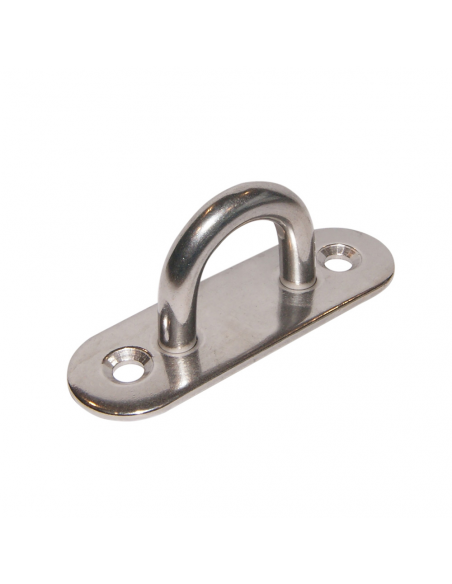

La piastra stretta con cavallotto in acciaio inox si distingue dalle versioni a base larga per il rapporto lunghezza/larghezza pronunciato: la variante Ø 8 mm ha base 80x26 mm, con un rapporto di circa 3:1. Questa geometria la rende indicata per installazioni in corridoi stretti, su longheroni, corrimano e tutte le posizioni dove la larghezza disponibile è un vincolo.

Trova impiego su coperta in posizioni di rinvio cime, su fiancate per passaggio ormeggi, o come punto di attacco in zone dove una piastra larga interferirebbe con altri componenti. L'asse longitudinale allineato con la direzione di trazione principale ottimizza la distribuzione del carico sui fori di fissaggio.

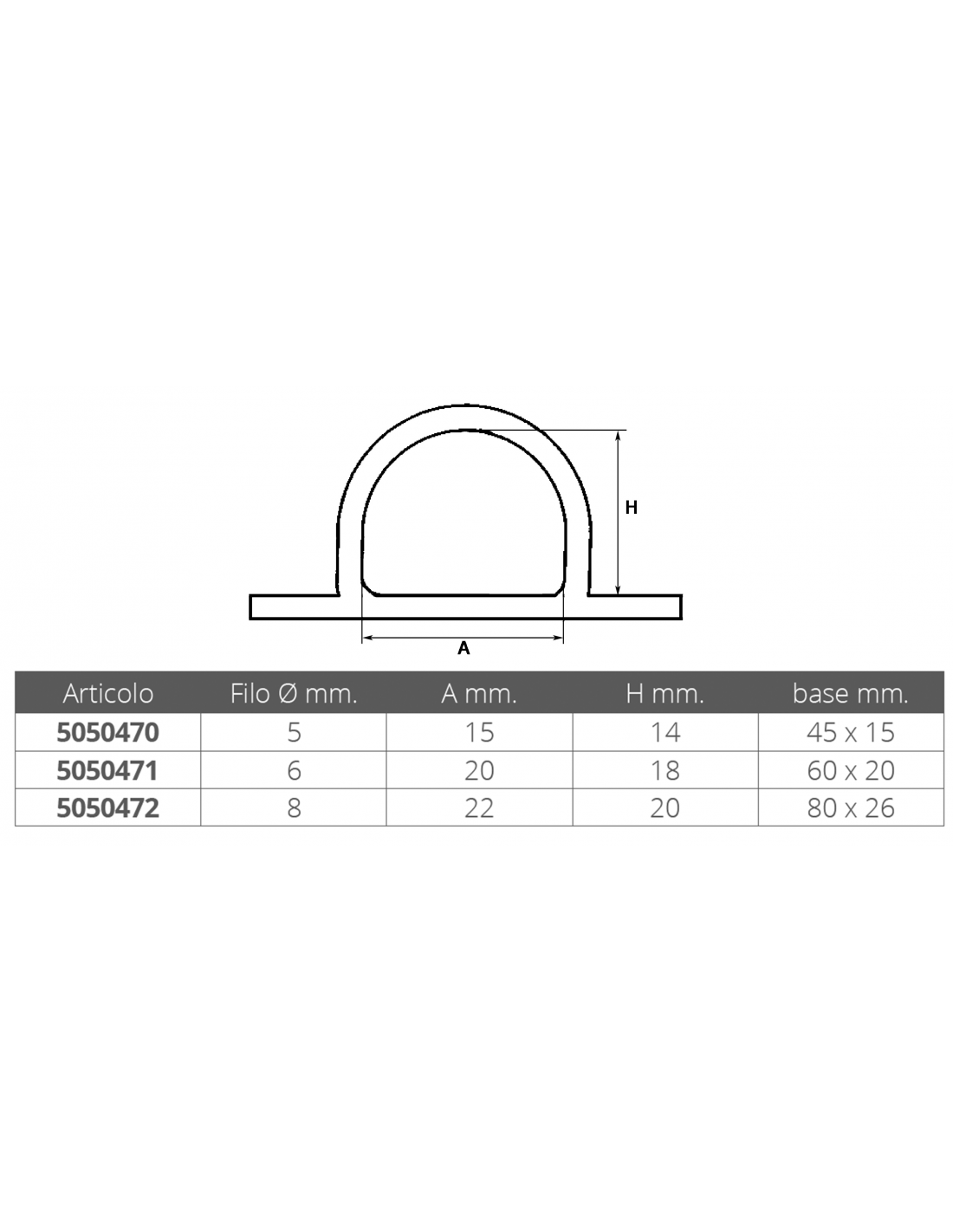

Le tre misure coprono i diametri più comuni: Ø 5 mm con apertura A 15 mm, H 14 mm e base 45x15 mm; Ø 6 mm con A 20 mm, H 18 mm, base 60x20 mm; Ø 8 mm con A 22 mm, H 20 mm, base 80x26 mm. La progressione dimensionale mantiene proporzionato il rapporto tra apertura del cavallotto e dimensione della base.

Rispetto alle piastre quadrate o tonde della stessa gamma, questa versione richiede particolare attenzione all'orientamento in fase di installazione: i fori di fissaggio devono essere allineati con la direzione del carico per garantire la piena efficacia della base allungata. Verificare il grado inox prima dell'installazione in zone esposte a immersione o spruzzo continuativo.
