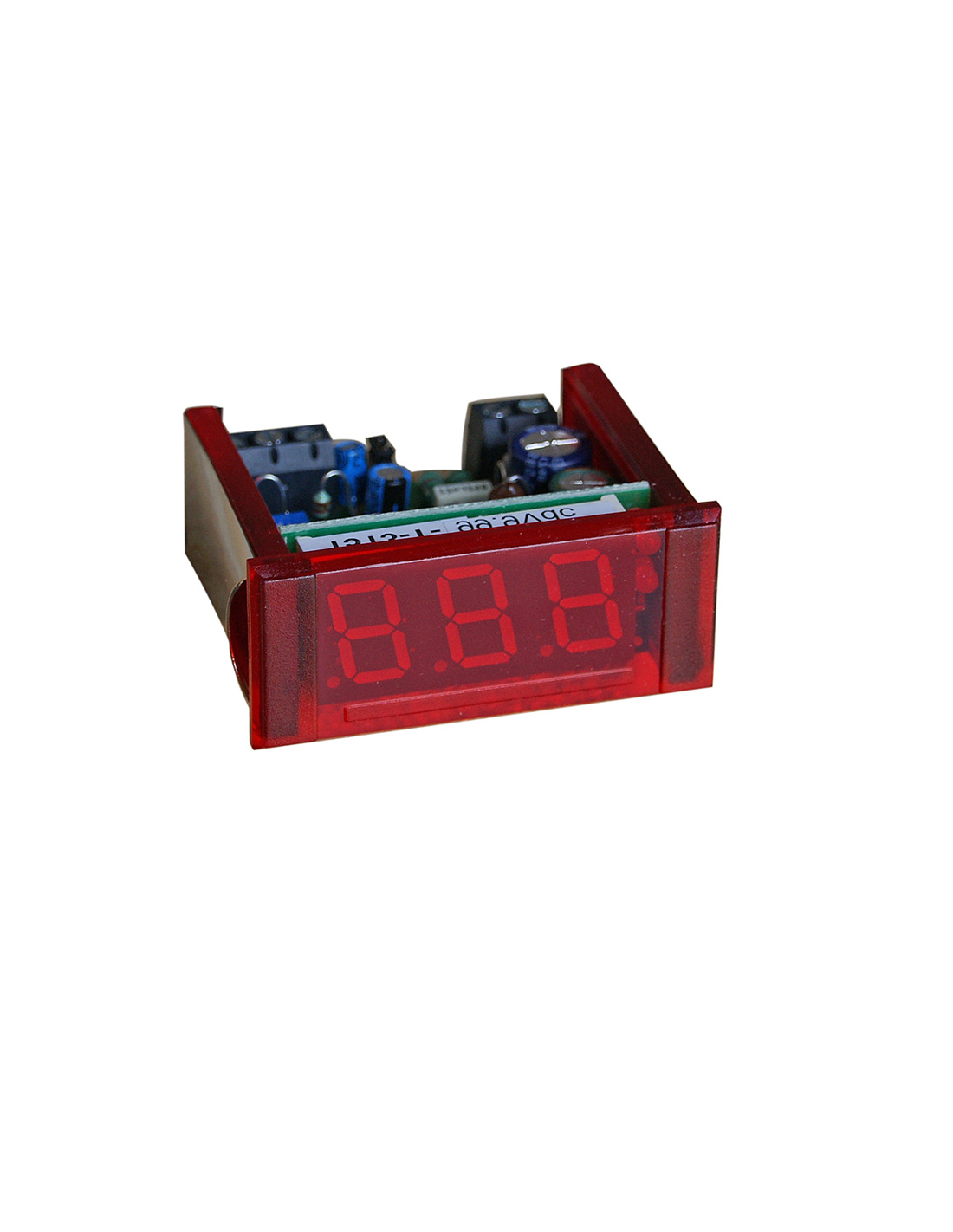

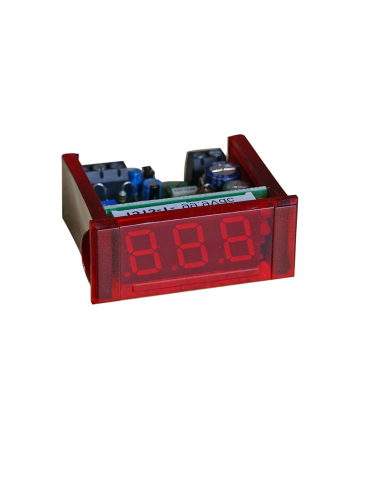

Binding Union Pico15 indicatore digitale 3 cifre LED IP54 10-30V

La linea Pico15 di Binding Union è una serie di indicatori digitali compatti a 3 cifre, progettata per l'installazione in quadri di controllo a bordo. Ogni strumento risolve l'esigenza di avere una lettura chiara e precisa di grandezze elettriche o di livello senza ricorrere a strumentazione analogica ingombrante o a display multifunzione complessi da configurare.

A bordo trovano impiego nel quadro elettrico principale, nei pannelli di distribuzione, nei quadri motore e nelle stazioni di controllo dei generatori. La tenuta IP54 li rende adatti anche in ambienti con spruzzi e umidità elevata, come le sale motore o i quadri esposti a condensa. L'alimentazione 10-30V copre sia impianti a 12V che a 24V senza necessità di adattatori.

Il display LED rosso con cifre da 13 mm garantisce leggibilità anche in condizioni di luce intensa o ridotta. I 999 punti di risoluzione assicurano una lettura sufficientemente granulare per le applicazioni di bordo. La connessione tramite morsetti a vite semplifica l'installazione e le operazioni di sostituzione sul quadro. La potenza assorbita massima è di 1,8 VA, trascurabile nel bilancio energetico di un impianto di bordo.

Sono disponibili cinque varianti nella stessa famiglia: voltmetro in corrente continua (0-100V), voltmetro in corrente alternata (0-250V), amperometro in corrente continua con shunt esterno 100A/60mV, amperometro in corrente alternata con trasformatore di corrente 100A/5A a 220V, e indicatore per sensori di livello carburante e acqua con resistenza 10-180 Ohm. Quest'ultima variante è compatibile con i sensori tubolari VDO e Faria nello stesso range di impedenza.

Prima dell'installazione verificare il tipo di grandezza da misurare (CC o CA), il range effettivo di lettura richiesto e, per la versione amperometrica CC, la presenza dello shunt esterno adeguato alla corrente massima dell'impianto.
