VDO Sensore pressione olio tipo B4, 1/8-27NPTF, 10 o 5 bar, allarme 0,8 bar

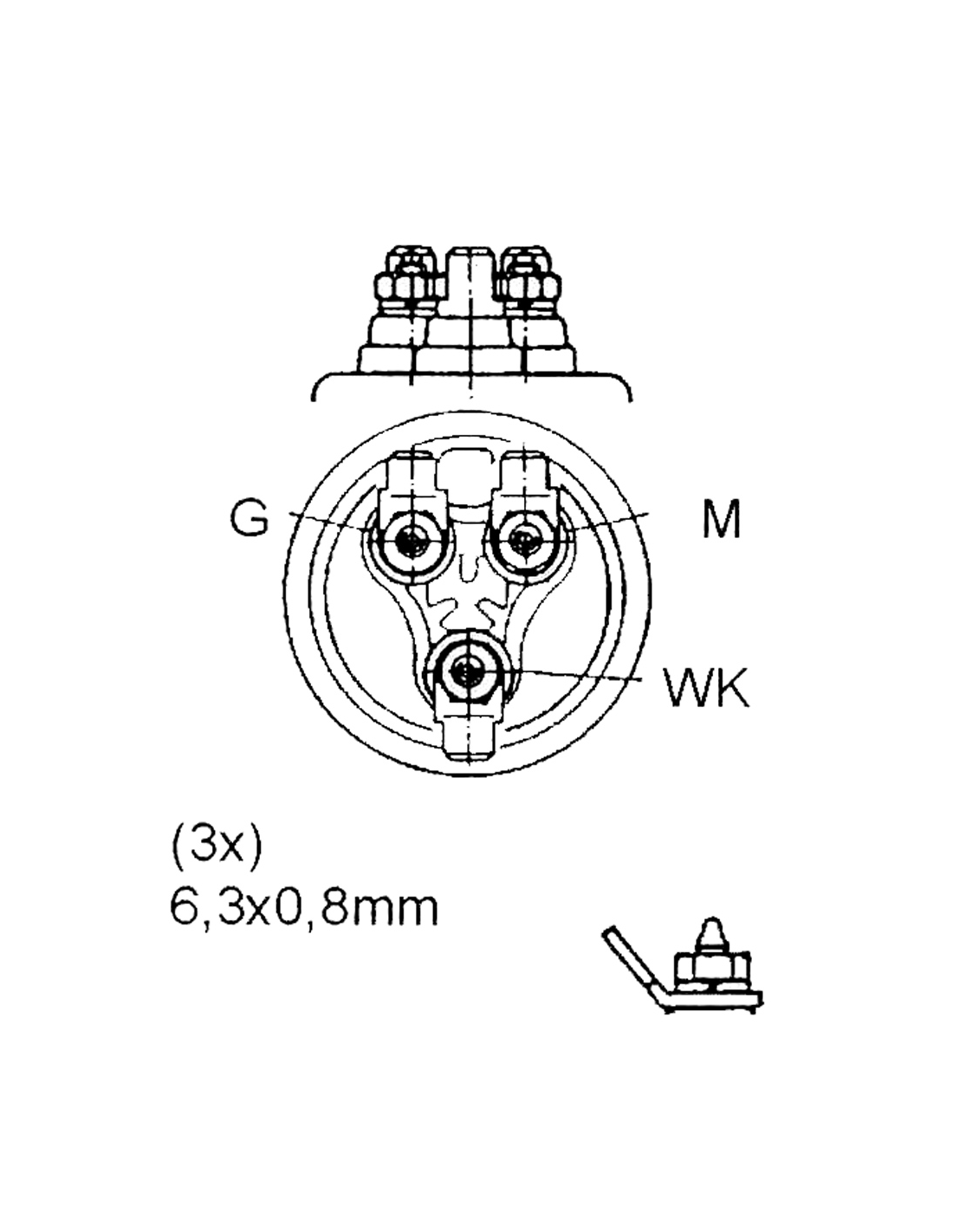

Il sensore VDO per pressione olio tipo B4 è un trasduttore resistivo a 3 poli — G (massa), M (segnale misura), WK (contatto allarme) — con i poli elettrici isolati dal corpo del bulbo. Fornisce sia il segnale analogico per l'indicatore da quadro che un contatto di allarme che si chiude quando la pressione scende sotto 0,8 bar, soglia critica per la lubrificazione del motore.

La filettatura 1/8-27NPTF è tra le più diffuse sui motori marini diesel e benzina di derivazione americana e su molti propulsori europei. Prima dell'installazione è indispensabile verificare la filettatura presente sul motore e il tipo di connessione richiesto dallo strumento a bordo. Il sensore è disponibile in due versioni: fondo scala 10 bar e fondo scala 5 bar — la scelta dipende dalla pressione massima di esercizio del motore specifico.

La separazione galvanica tra i poli di connessione e il corpo del bulbo riduce i rischi di dispersione elettrica e garantisce una misura stabile anche in presenza di vibrazioni o ambienti umidi tipici della sala macchine. Il riferimento di produzione VDO è 360-081-039-003C. La compatibilità va verificata rispetto agli strumenti VDO installati a bordo: il tipo B4 a 3 poli non è intercambiabile con sensori a 1 o 2 poli senza adeguare il cablaggio.
