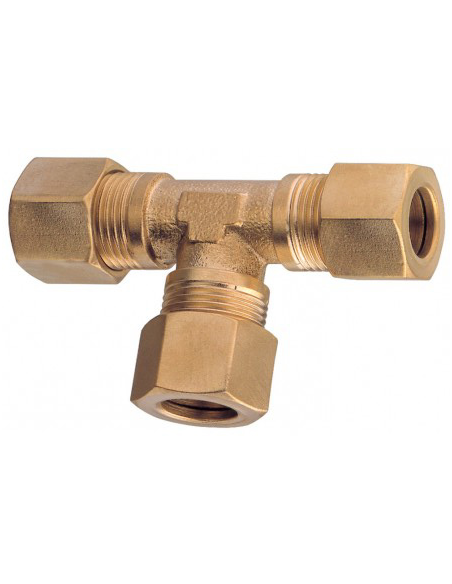

Guidi raccordo a T con ogiva in ottone per tubo rame, diametri 8, 10, 12 mm

Il raccordo a T con ogiva Guidi permette di realizzare derivazioni in linea su impianti con tubo rame rigido. La geometria a T consente di sdoppiare un circuito o di inserire un ramo aggiuntivo senza tagliare il tubo principale, mantenendo la continuità del flusso su due dei tre attacchi mentre il terzo funge da derivazione o da punto di spurgo.

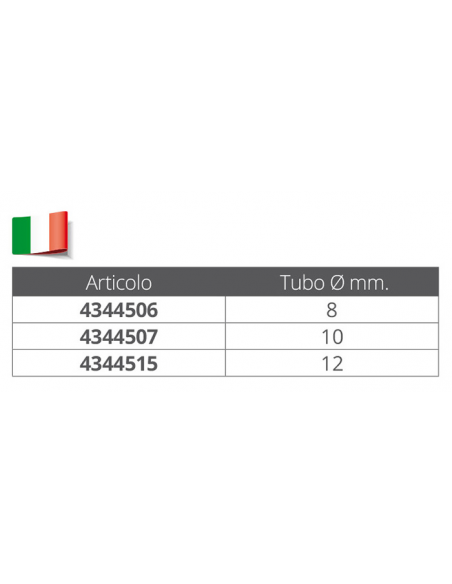

Viene impiegato su imbarcazioni in circuiti oleodinamici, impianti di lubrificazione con tubo rame, e in alcune configurazioni di impianti combustibile dove la normativa consente l'uso di raccorderia con ogiva. Le tre misure disponibili, per diametri 8, 10 e 12 mm, coprono i formati standard dei tubi rame utilizzati in oleodinamica navale.

Come tutti i raccordi Guidi con ogiva, la tenuta è meccanica: l'ogiva si deforma sul tubo quando il dado viene serrato, creando una tenuta senza guarnizioni. Il tubo deve essere tagliato perfettamente perpendicolare e privo di bave interne ed esterne per garantire la corretta deformazione dell'ogiva e una tenuta duratura. L'ottone garantisce lavorabilità, resistenza alla corrosione in ambienti con umidità e compatibilità con olio idraulico e carburanti.

In fase di scelta verificare che tutti e tre i rami del raccordo abbiano lo stesso diametro (versione simmetrica) o se si necessita di una versione ridotta su uno dei rami: questi raccordi Guidi sono in versione simmetrica sullo stesso diametro per tutti i rami. Per derivazioni con diametri differenti occorre orientarsi su raccorderia ridotta specifica.
