Guidi curva maschio-femmina in bronzo, filetto BSP 3/8" a 4", 10 misure

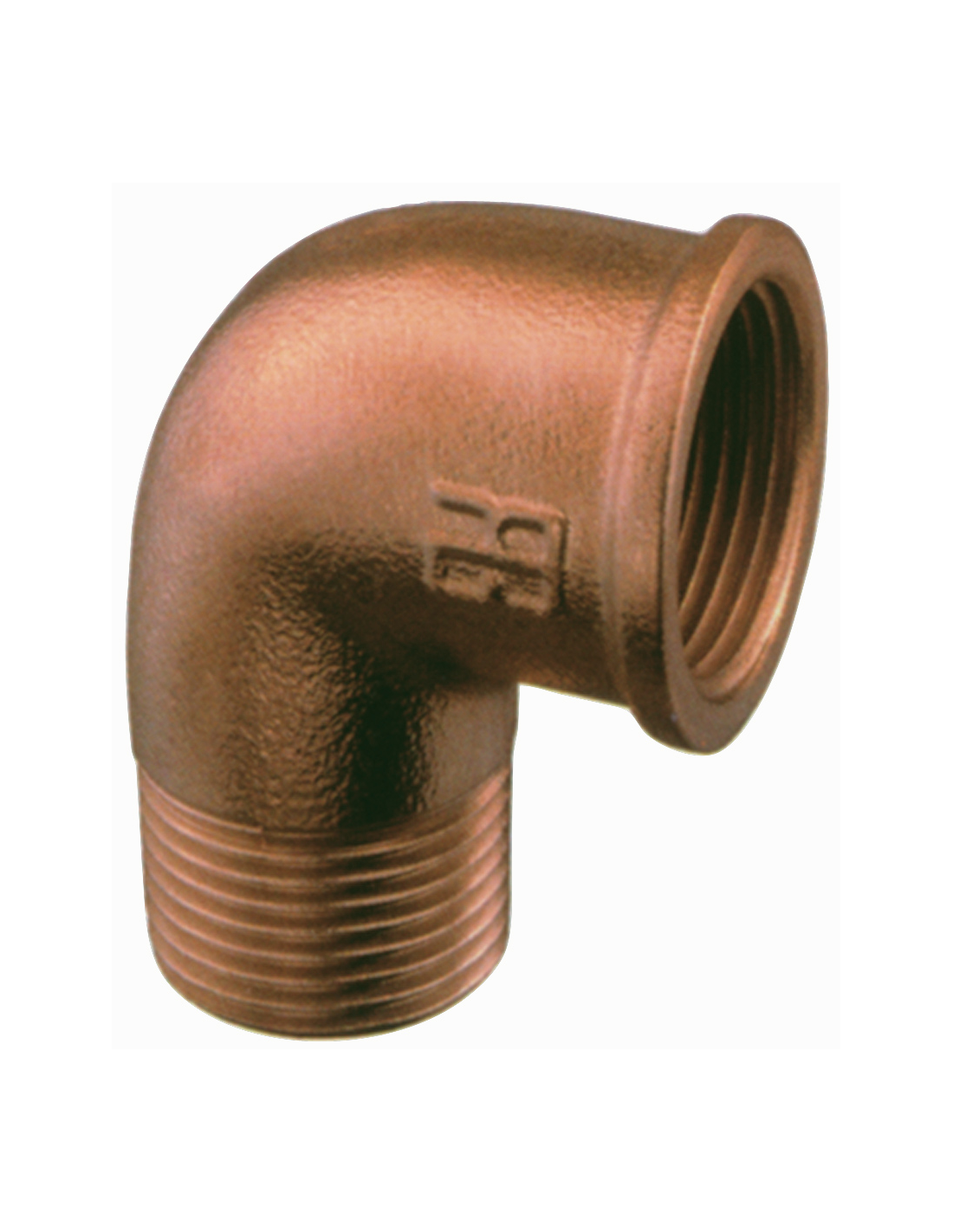

La curva M-F Guidi in bronzo è un raccordo angolare a 90° con un'estremità maschio e una femmina BSP. Rispetto alla versione F-F, consente di avvitare la curva direttamente su un raccordo femmina senza nipless intermedio, riducendo il numero di giunti nel circuito e contenendo gli ingombri in linea.

Adatta a impianti idraulici di bordo dove la tubazione deve cambiare direzione e contestualmente si ha necessità di una connessione maschio da un lato. Impiegata nei circuiti di sentina, raffreddamento motore, impianti acqua di servizio e ovunque la geometria dell'impianto imponga una deviazione con connessione diretta a valvole, pompe o collettori filettati femmina.

Disponibile in 10 misure da 3/8" a 4". Per ogni variante sono disponibili le quote A (spessore lato femmina), B (spessore lato maschio), C (lunghezza totale lato maschio) e D (lunghezza totale lato femmina), che permettono una verifica precisa degli ingombri in fase di progetto. La misura 4" (A=30, B=36, C=144, D=94 mm) è la più grande della gamma, indicata per tubazioni principali su imbarcazioni di stazza.

Filetti BSP paralleli: sigillare con PTFE o canapa e pasta idonea al fluido circolante. Per installazioni su circuiti in pressione verificare il regime di esercizio compatibile con le specifiche del bronzo utilizzato da Guidi. Non forzare il filetto maschio oltre battuta per evitare cricche sull'imbocco femmina.
