Guidi curva femmina-femmina in bronzo, filetto BSP 1/4" a 3", 10 misure

La curva F-F Guidi in bronzo consente di deviare di 90° una tubazione filettata senza ricorrere a raccordi intermedi. Entrambe le estremità sono filettate femmina BSP, il che permette di avvitare direttamente raccordi maschi o nipless su entrambi i lati, semplificando il montaggio in spazi ristretti.

Utilizzata tipicamente in sala macchine per aggirare ostacoli strutturali lungo i circuiti di raffreddamento, nelle tubazioni degli impianti idrosanitari di bordo e nei percorsi di scarico. La geometria a 90° fisso la rende adatta dove il percorso richiede una deviazione netta e non è possibile curvare il tubo rigido o flessibile già installato.

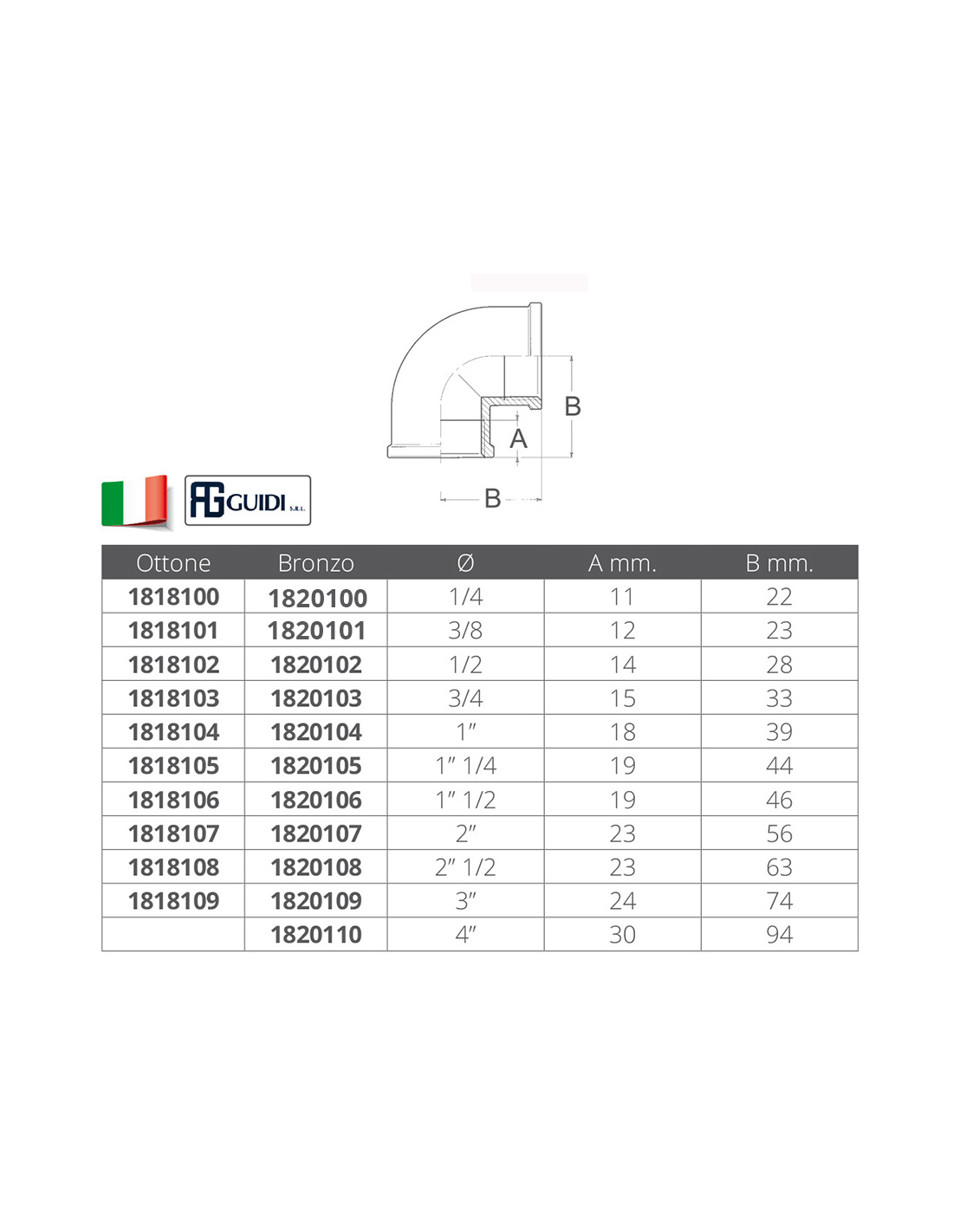

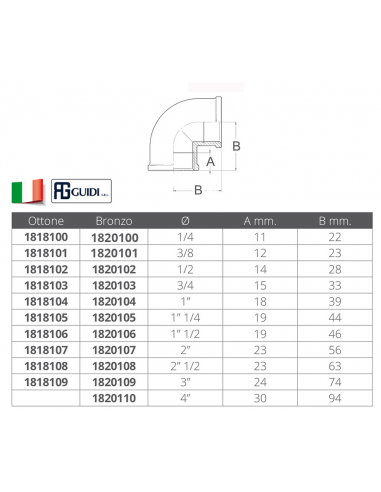

Disponibile in 10 taglie con filetto BSP da 1/4" a 3". Le quote A (altezza imbocco) e B (lunghezza totale) variano proporzionalmente: da 11×22 mm per la 1/4" fino a 24×74 mm per la 3". Questi dati sono indispensabili per verificare l'ingombro in fase di progettazione dell'impianto, soprattutto in vani tecnici con spazio limitato.

Filetto parallelo BSP su entrambe le estremità: verificare la compatibilità con le controparti prima dell'installazione. Sigillare con nastro PTFE o canapa su tutti e due i filetti. Il bronzo garantisce resistenza alla corrosione galvanica superiore all'ottone nei contesti con acque salmastre o presenza di condensa salina.
