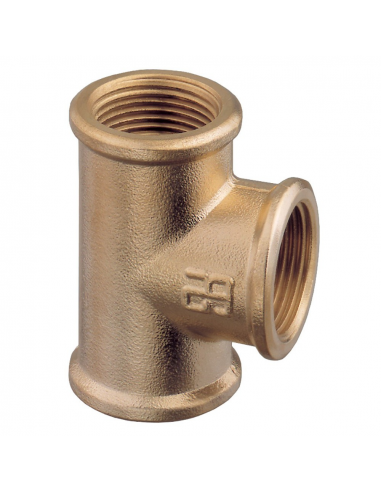

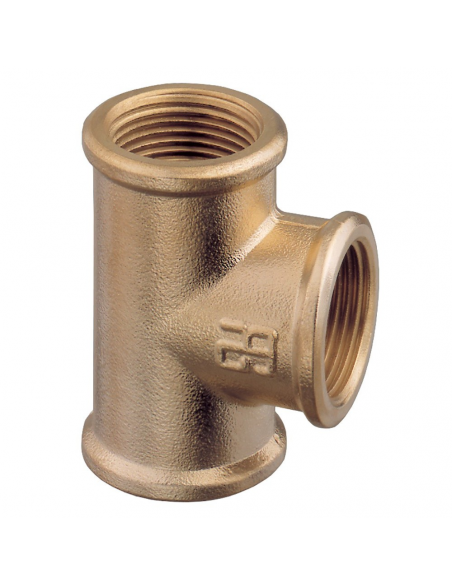

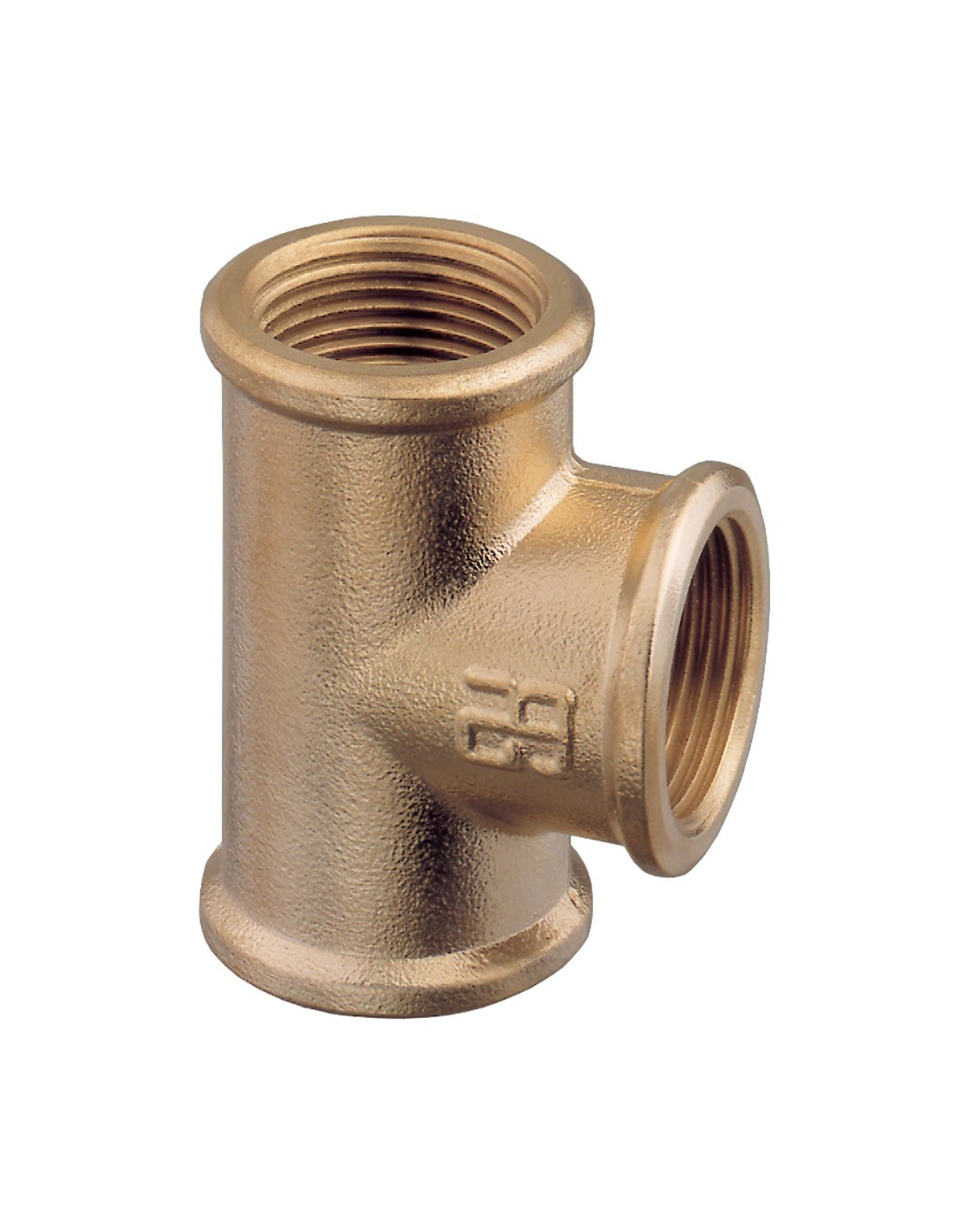

Guidi tee in ottone F/F/F, da 1/4" a 3" gas, raccordo a T idraulico

Il raccordo a T Guidi in ottone con tre porte femmina è il componente di derivazione standard per impianti idraulici che richiedono di sdoppiare o unire un flusso su tubazione in linea. Le tre filettature BSP femmina permettono di collegare tre tratti di tubazione con attacco maschio, senza adattatori aggiuntivi.

Si utilizza negli impianti acqua dolce per alimentare due utenze dalla stessa linea, nei circuiti carburante per derivazioni di distribuzione, nelle linee di scarico e nei collettori di servizio a bordo. La gamma da 1/4" a 3" copre dall'impianto idrico di piccolo cabinato fino alle linee principali di imbarcazioni di stazza maggiore.

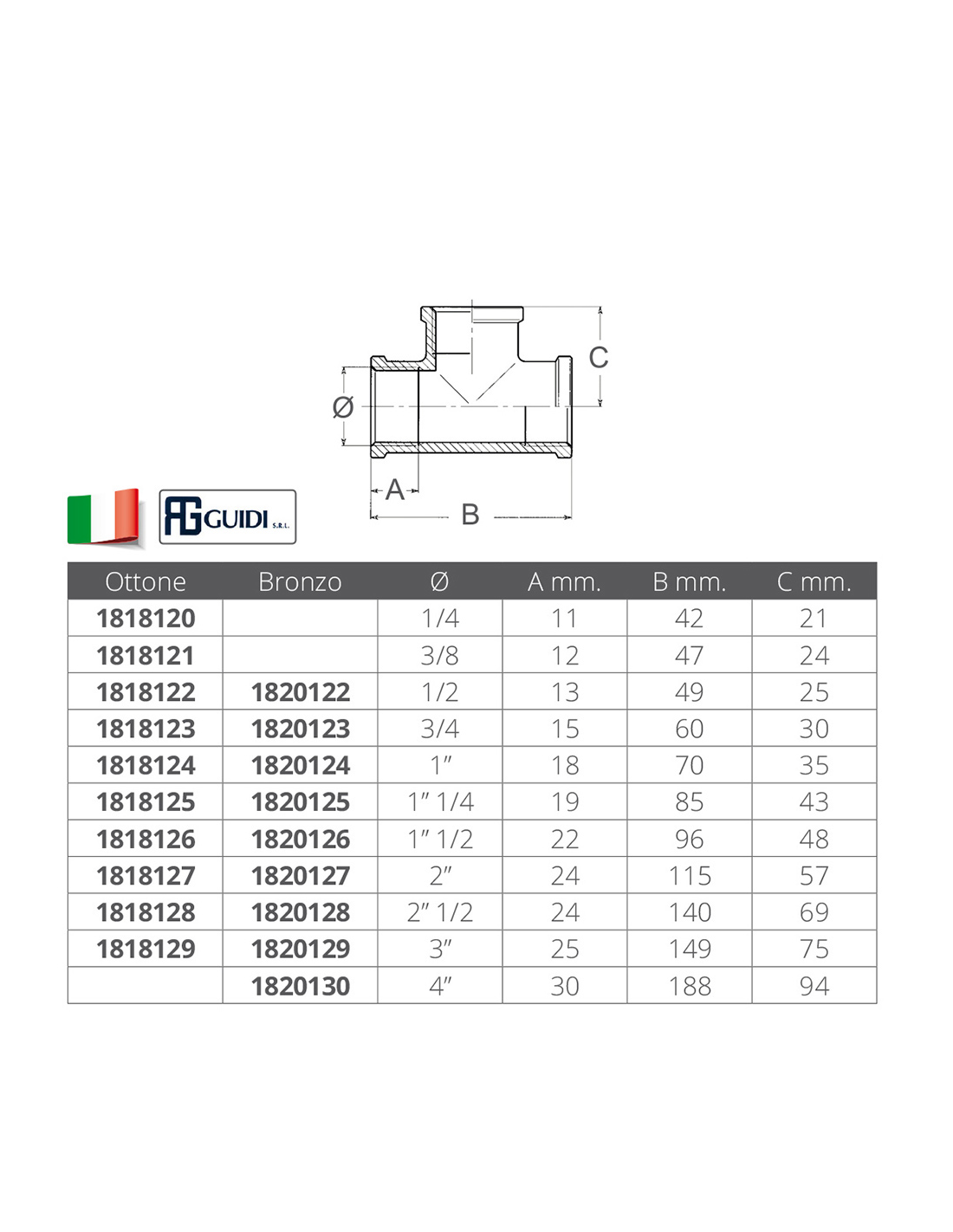

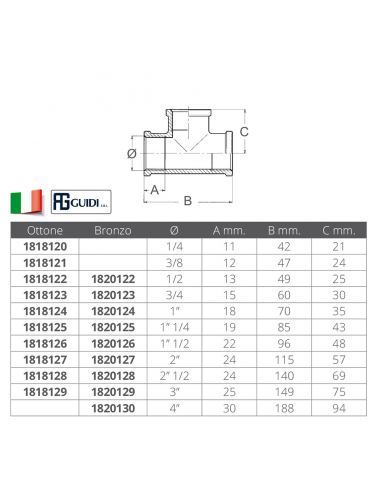

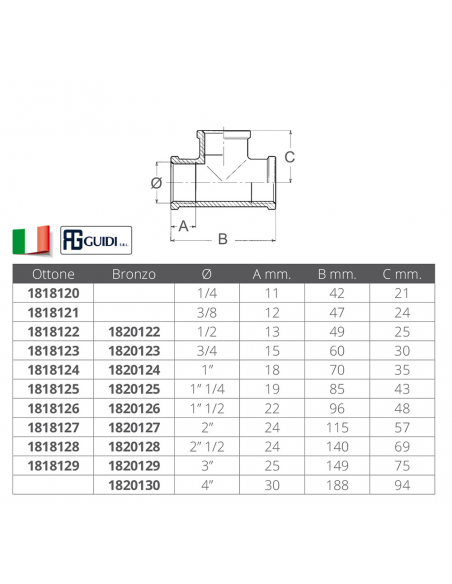

Costruito in ottone pieno con filettatura BSP gas su tutti e tre i rami. Le quote rilevanti sono: A (altezza porta laterale), B (lunghezza totale asse principale), C (profondità ramo laterale dal centro). Per il diametro 1/4" la lunghezza totale B è 42 mm e il ramo laterale C è 21 mm; nel diametro 3" B raggiunge 149 mm e C 75 mm. Selezionare la variante corretta confrontando le quote con lo spazio disponibile nell'impianto. Compatibile con acqua dolce, acqua di mare e gasolio: per fluidi chimicamente aggressivi verificare la resistenza dell'ottone.

In installazione, sigillare i filetti maschio in controparte con PTFE o pasta sigillante adeguata al fluido. Non esercitare coppia eccessiva sulle porte femmina. Dopo il montaggio verificare la tenuta su tutte e tre le connessioni prima della messa in servizio dell'impianto.
