Guidi curva in ottone M/F 90°, da 1/4" a 3" gas, raccorderia idraulica

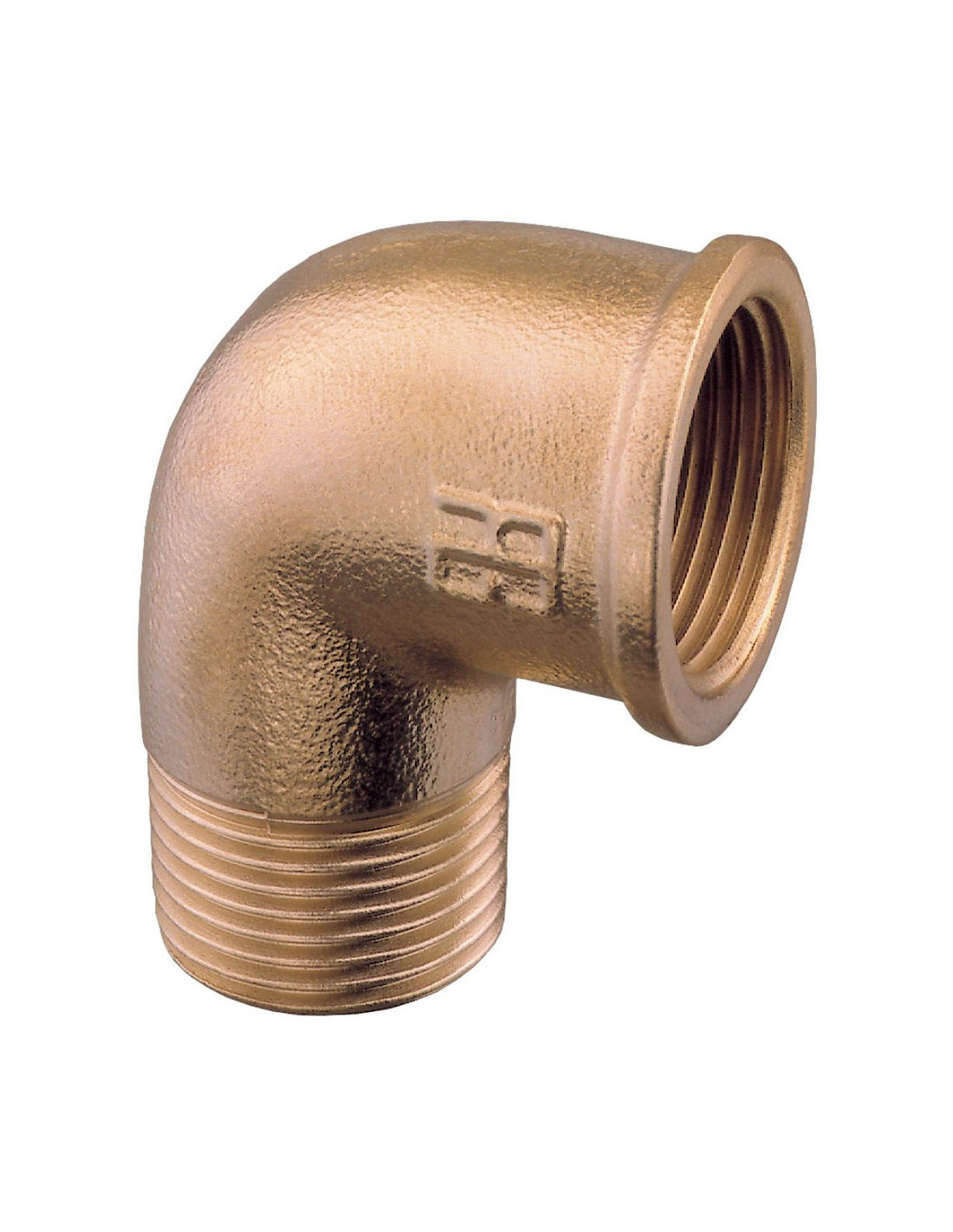

La curva M/F 90° Guidi in ottone è la versione maschio/femmina del raccordo di deviazione angolare, utile quando l'impianto richiede di collegare una tubazione femmina diretta con un tratto in svolta, senza dover aggiungere un raccordo intermedio. La configurazione M/F permette l'avvitamento diretto su attacchi femmina, semplificando il montaggio rispetto alla variante F/F.

Trova impiego negli stessi contesti della curva F/F: impianti acqua dolce, circuiti carburante, scarichi e linee di servizio a bordo, ovunque la tubazione debba deviare di 90° con un'estremità maschio che si innesta direttamente su valvola, corpo pompa, apparato o raccordo femmina.

La filettatura BSP (gas) è presente su entrambe le porte nella rispettiva configurazione M e F. Le dimensioni sono caratterizzate da quattro quote: A (altezza porta femmina), B (larghezza piano chiave lato maschio), C (lunghezza totale ramo maschio), D (larghezza ramo femmina). Per il diametro 1/4" la quota C è 28 mm, per il 3" raggiunge 94 mm. Verificare le quote nella tabella varianti per garantire la compatibilità dimensionale con l'impianto esistente. Gamma completa da 1/4" a 3".

Applicare sigillante o PTFE sul filetto maschio prima dell'avvitamento. Utilizzare una chiave sui piani d'appoggio previsti senza forzare il corpo del raccordo. Dopo il serraggio verificare la tenuta alla pressione di esercizio dell'impianto.
