Guidi curva in bronzo maschio-femmina, filettatura da 3/8" a 4"

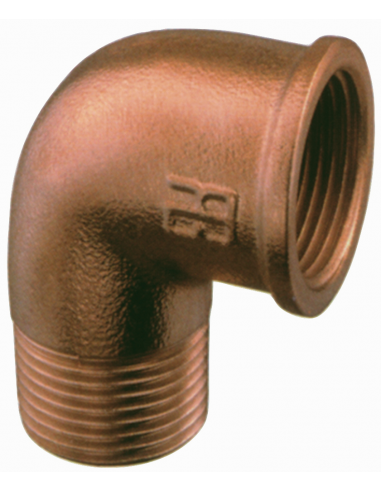

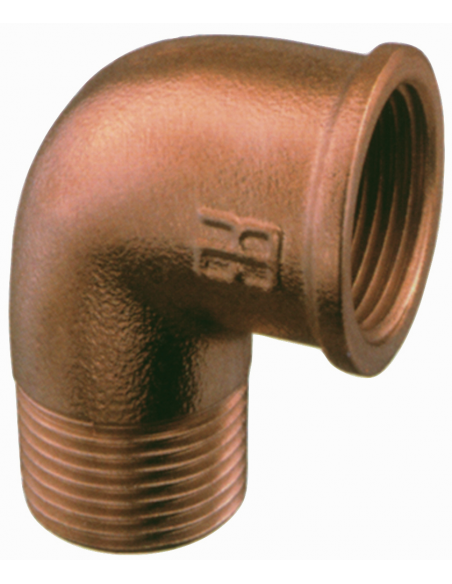

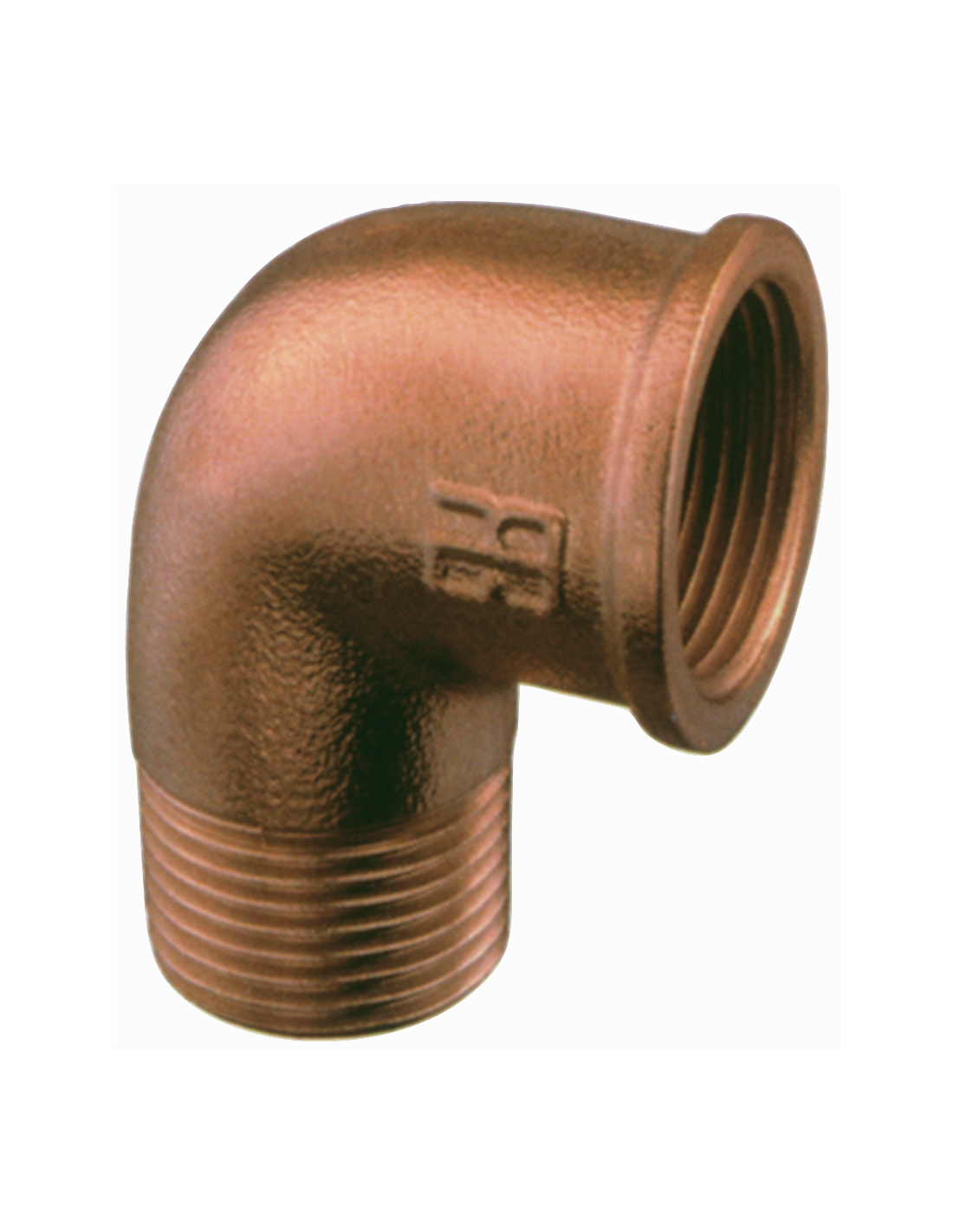

La curva maschio-femmina Guidi in bronzo è un raccordo a 90° destinato agli impianti di bordo dove è necessario deviare una tubazione mantenendo la continuità della filettatura. La configurazione M-F consente l'inserimento diretto in linea senza necessità di ulteriori adattatori, riducendo i punti di possibile perdita.

Trova impiego nelle linee carburante, negli impianti idraulici di coperta e in tutti i circuiti in pressione dove si lavora con tubi filettati. La conformazione in bronzo garantisce resistenza alla corrosione anche in presenza di acqua salata, carburanti e vapori che si trovano nella sala motore o nelle sentine.

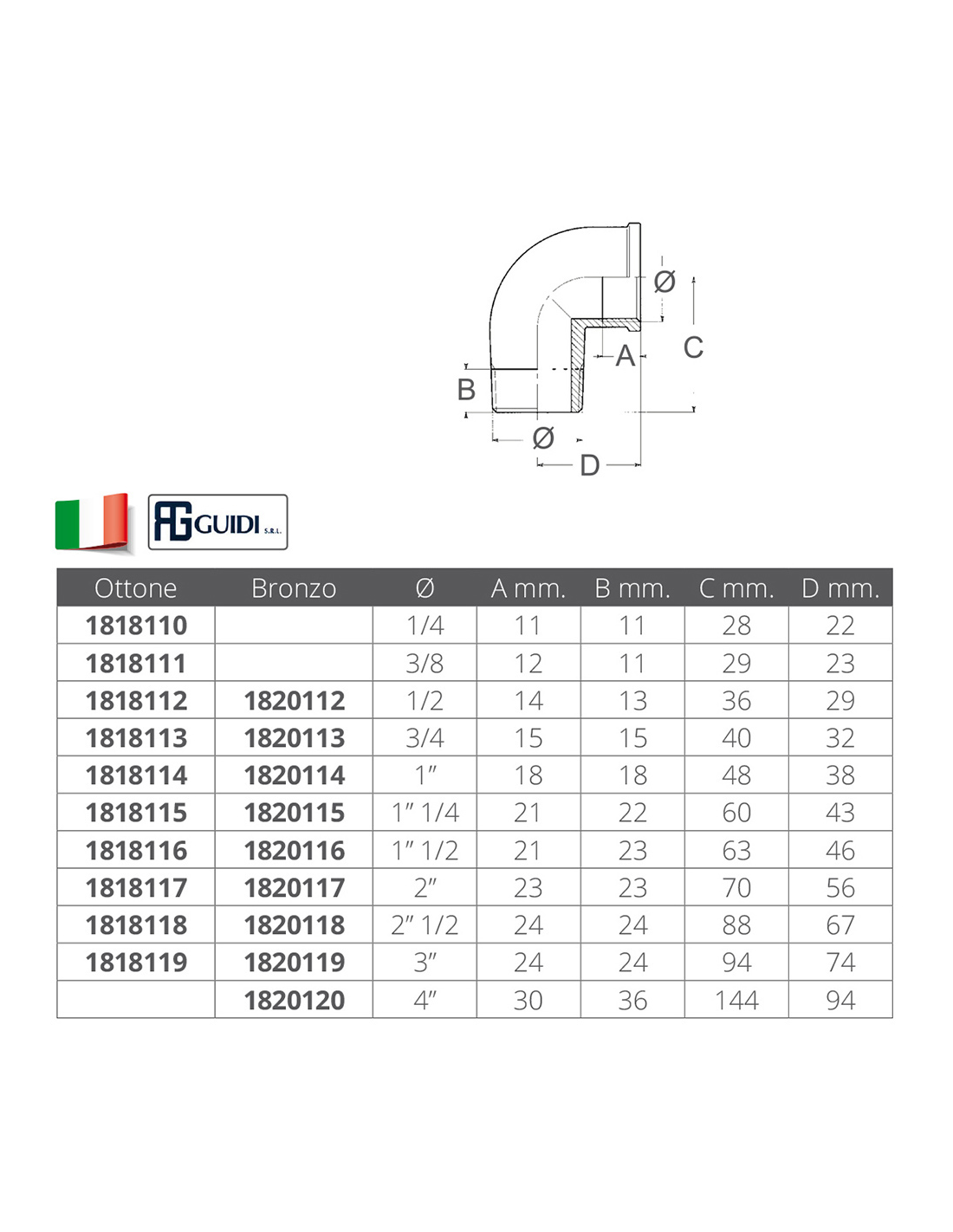

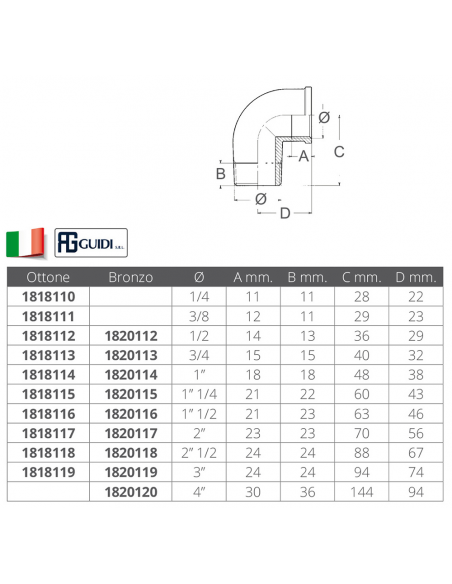

Disponibile in 10 diametri nominali: 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2", 2"1/2, 3" e 4". Le dimensioni esterne variano proporzionalmente: la versione 3/8" misura C 29 mm e D 23 mm, quella da 4" raggiunge C 144 mm e D 94 mm. La variante da 1" (cod. 1820114), come riferimento centrale della gamma, presenta A 18 mm, B 18 mm, C 48 mm, D 38 mm.

Rispetto alle curve in ottone o in materiali ferrosi, il bronzo offre migliore resistenza chimica agli idrocarburi e all'acqua di mare, con caratteristiche meccaniche adeguate alle pressioni di esercizio tipiche degli impianti ausiliari di bordo. Prima dell'installazione verificare la compatibilità del filetto con i raccordi esistenti e accertarsi che il diametro nominale corrisponda al passo della tubazione in uso.
