Guidi ombrinale in ottone cromato, Ø da 1/2 a 2", foro passante flangiato

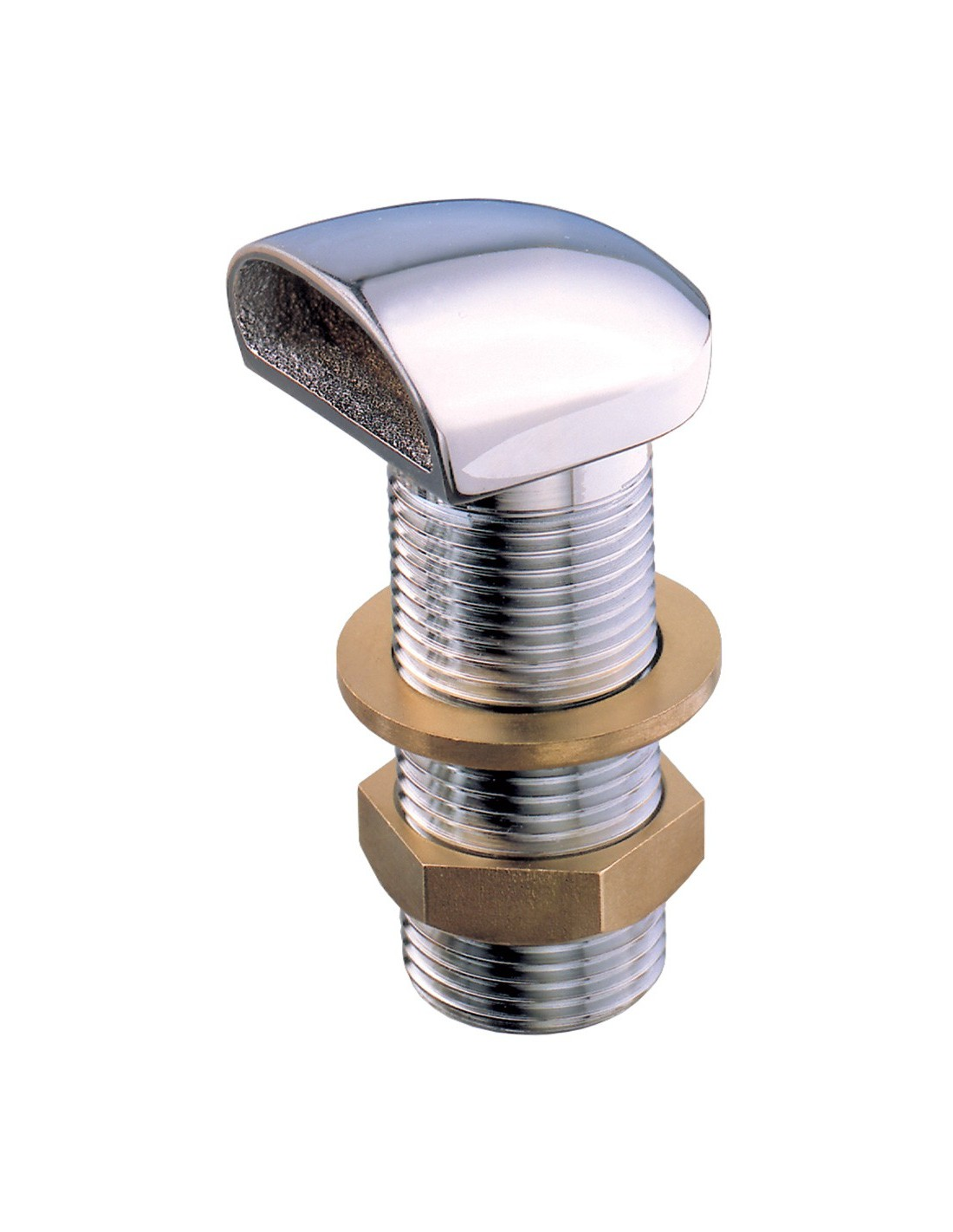

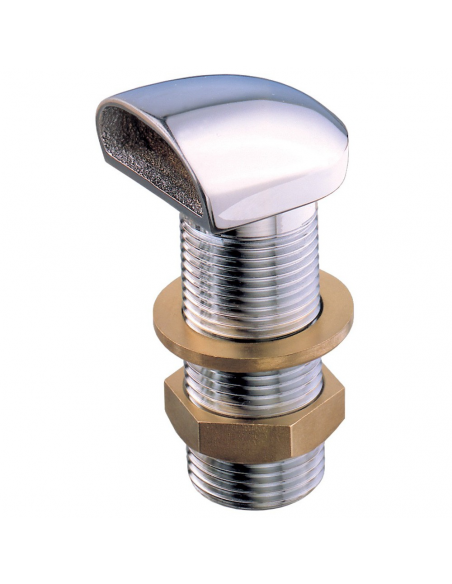

L'ombrinale Guidi in ottone cromato è un raccordo passascafo a foro passante per il drenaggio passivo delle acque accumulate su coperta, in pozzetto o nei gavoni. A differenza dello scarico a mare con raccordo tubo, l'ombrinale è progettato per lo scarico diretto attraverso lo scafo senza collegamento a una tubazione, mantenendo il foro sempre aperto verso l'esterno.

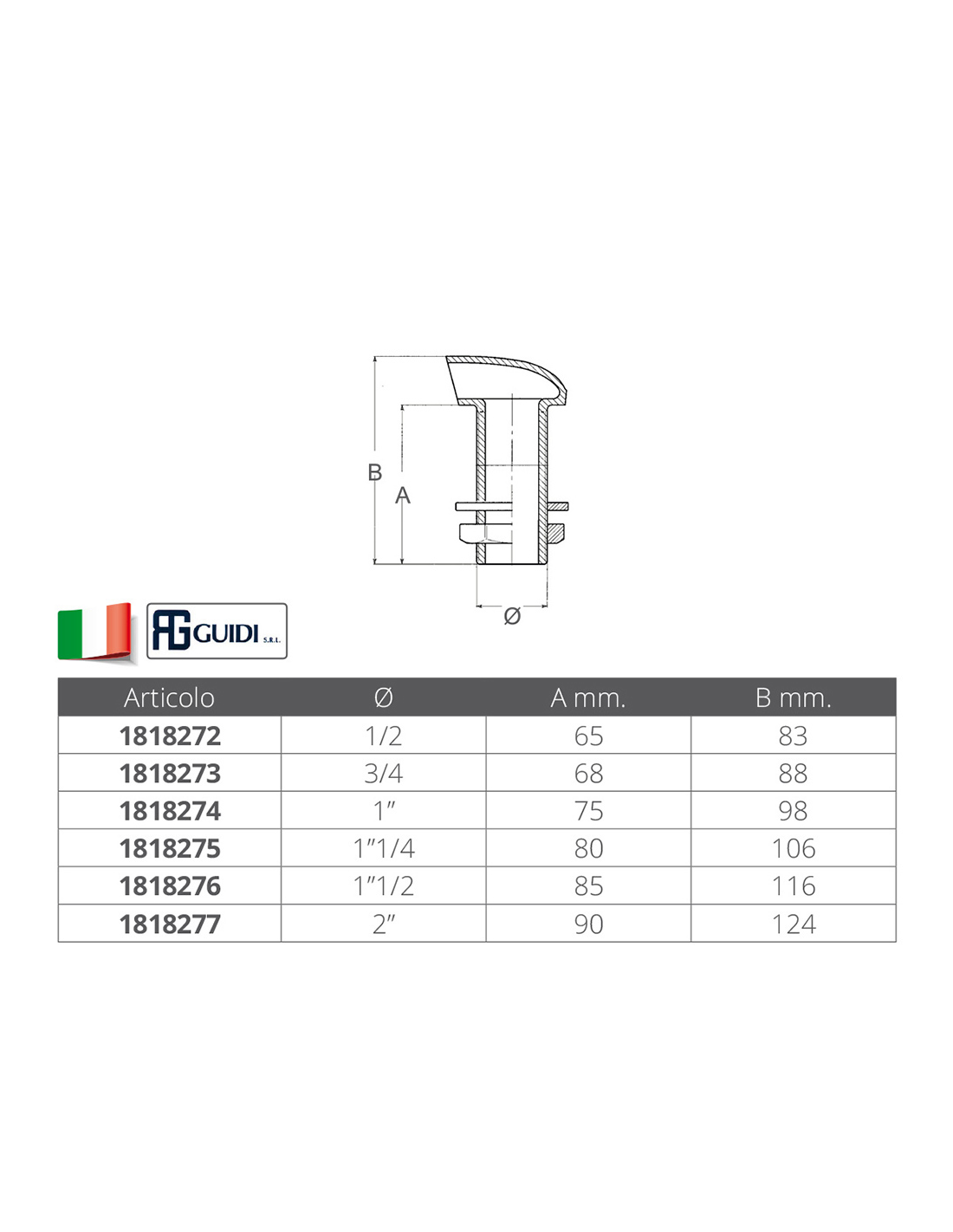

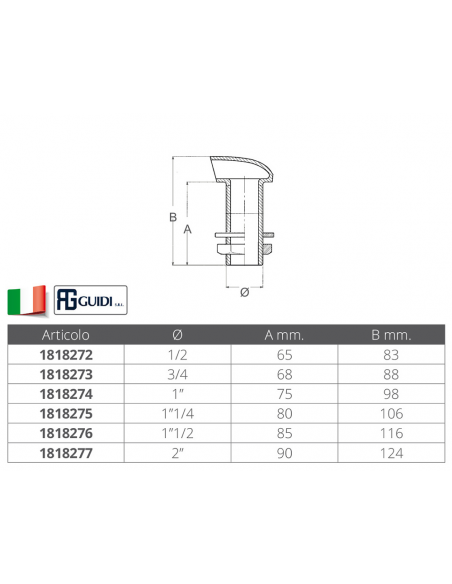

Disponibile in sei diametri — da 1/2" a 2" — con quota flangia (A) da 65 a 90 mm e quota corpo (B) da 83 a 124 mm. La flangia ampia distribuisce il carico sul pannello e offre una superficie di tenuta adeguata con guarnizione. La cromatura in ottone garantisce resistenza all'ambiente marino sopra la linea di galleggiamento e mantiene l'estetica in zona coperta.

L'installazione richiede la foratura del pannello o dello scafo alla misura del corpo filettato, il posizionamento della flangia esterna, l'applicazione di sigillante marino compatibile con l'ottone e il serraggio del dado interno. La tenuta deve essere verificata prima della messa in acqua. Per applicazioni permanentemente sommerse o in zona sentina, è preferibile utilizzare raccordi in bronzo. L'ombrinale in ottone cromato è indicato per coperta, pozzetti e zone di raccolta acque meteoriche dove il drenaggio è discontinuo.
