VDO sensore a leva carburante, 150-600 mm, compatibile 5420137/143

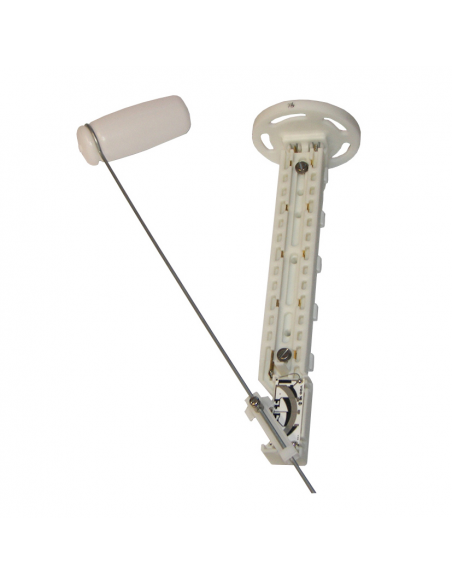

Il sensore a leva VDO per carburante è un trasduttore reostato che misura il livello del combustibile nel serbatoio tramite un galleggiante su braccio articolato. La variazione del livello sposta il braccio, modificando la resistenza elettrica del circuito e generando il segnale letto dall'indicatore a bordo. È il componente da sostituire quando l'indicatore di carburante smette di rispondere o fornisce letture errate pur essendo l'indicatore stesso funzionante.

Si installa sulla flangia di accesso al serbatoio carburante, regolando la lunghezza del braccio in funzione della profondità del serbatoio, da un minimo di 150 mm a un massimo di 600 mm. La scelta della variante resistiva dipende dall'indicatore abbinato: la versione 3-180 Ohm è compatibile con i circuiti a bassa resistenza, la versione 240-33 Ohm con quelli a resistenza invertita. Prima dell'acquisto è indispensabile verificare il tipo di indicatore installato a bordo, controllando i riferimenti VDO 5420137 o 5420143.

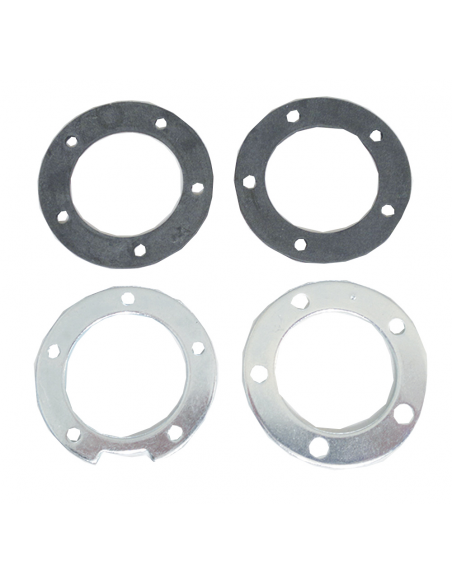

Il sensore è fornito senza guarnizioni di tenuta per la flangia. Per una corretta installazione a tenuta stagna è necessario acquistare separatamente il kit guarnizioni (cod. 5454105). Materiale e dimensioni della flangia di fissaggio sono conformi allo standard VDO per serbatoi in acciaio inox e vetroresina.

In fase di installazione, regolare la lunghezza del braccio prima di chiudere la flangia, verificando che il galleggiante non tocchi le pareti del serbatoio nelle posizioni di pieno e di vuoto. Dopo l'installazione, eseguire una taratura di controllo riempiendo il serbatoio a noti livelli e confrontando la lettura dell'indicatore.
