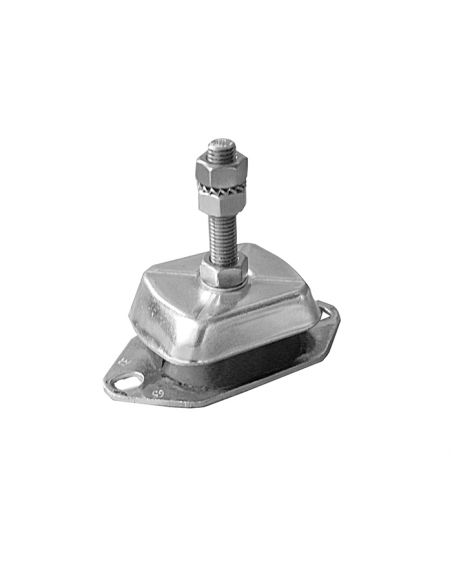

Ancor supporto motore antivibrante zincato con perno, 85-500 kg

Il supporto motore antivibrante Ancor in acciaio zincato con perno è la versione con elemento di fissaggio centrale sporgente, che si inserisce direttamente nei fori del basamento motore o del paramotore. La configurazione con perno semplifica il montaggio in spazi ridotti dove il fissaggio con viti passanti risulta difficoltoso, ed è compatibile con la maggior parte dei motori diesel marini di produzione europea e giapponese che prevedono sedi di montaggio standardizzate.

La zincatura protegge il metallo dalla corrosione in sala motore, dove la combinazione di umidità, gasolio e acqua salata crea un ambiente aggressivo. È una protezione adeguata per sale motore ben ventilate e con scarsa presenza di acqua stagnante. Per ambienti con allagamenti frequenti o umidità costante, la versione in acciaio inox offre una durata superiore.

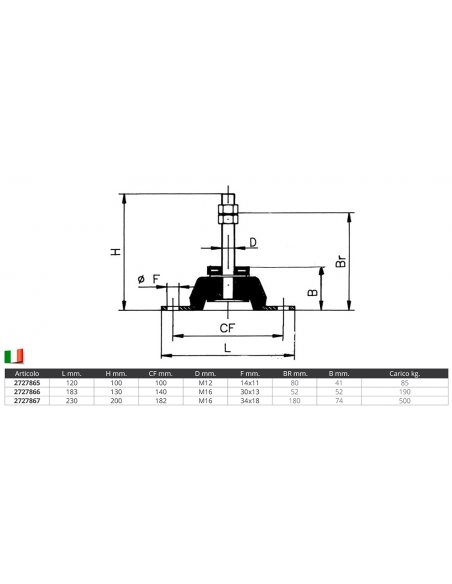

La gamma comprende tre varianti: modello da 85 kg con filettatura M12 e dimensioni base 120 x 100 mm, modello da 190 kg con filettatura M16 e dimensioni 183 x 130 mm, modello da 500 kg con filettatura M16 e dimensioni 230 x 200 mm. Le dimensioni del perno (F) variano da 14 x 11 mm a 34 x 18 mm: verificare che il perno sia compatibile con le sedi di montaggio presenti sul basamento prima dell'ordine.

Il dimensionamento corretto richiede di dividere la massa totale del motore per il numero di supporti e aggiungere un margine per i carichi dinamici, che in condizioni di mare formato possono essere significativamente superiori al valore statico. In caso di dubbio, è preferibile scegliere la misura con capacità di carico superiore.
