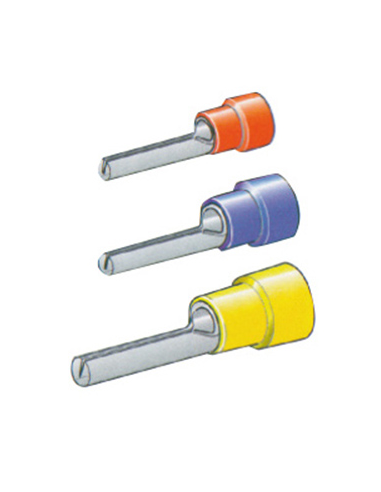

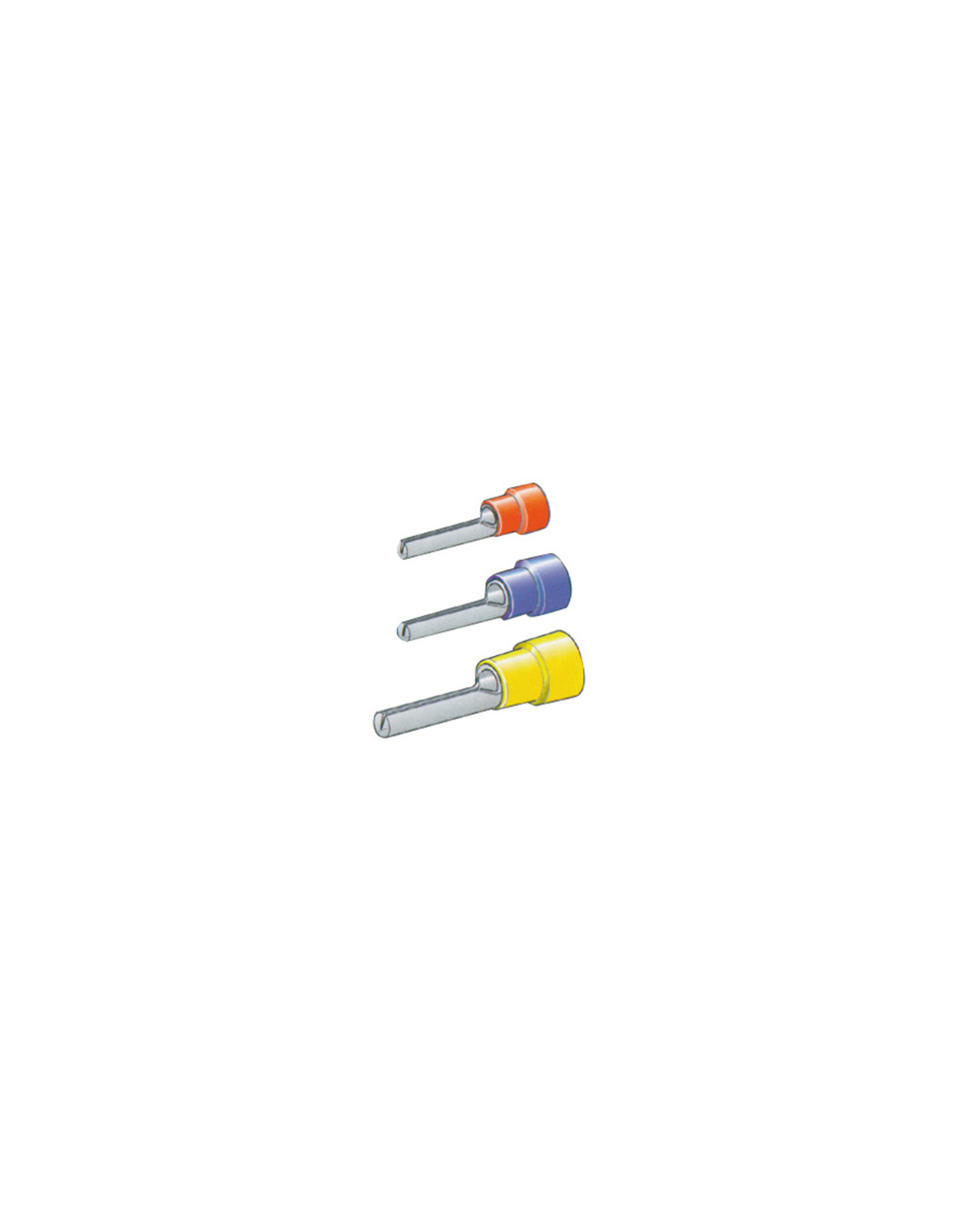

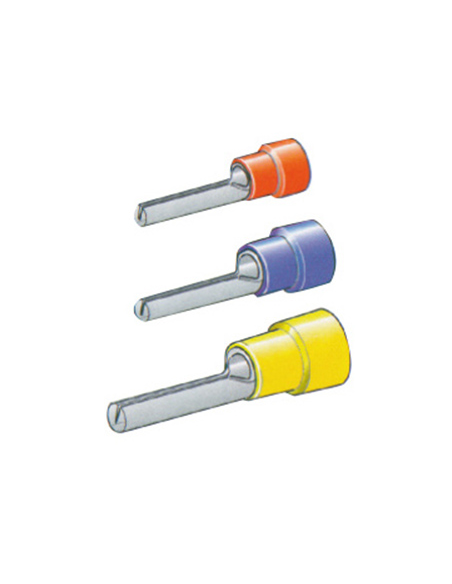

Puntalino preisolato per connessione rapida, versioni rosso, blu e giallo

Il puntalino preisolato è un terminale a innesto che consente il collegamento di un conduttore a morsetti a presa diretta senza saldatura. Rispetto al terminale a forcella, il puntalino garantisce una connessione completamente chiusa e protetta, adatta a quadri elettrici dove è richiesta compattezza e prevenzione di contatti accidentali tra terminali adiacenti.

A bordo si utilizza nelle centraline di distribuzione, nei quadri strumenti, nelle connessioni a piccoli relè e nelle derivazioni degli impianti di cabina. La guaina preisolata che copre la zona di crimpatura isola il punto di giunzione dal contatto con parti metalliche circostanti, riducendo il rischio di cortocircuiti in ambienti umidi come i gavoni o i locali batterie.

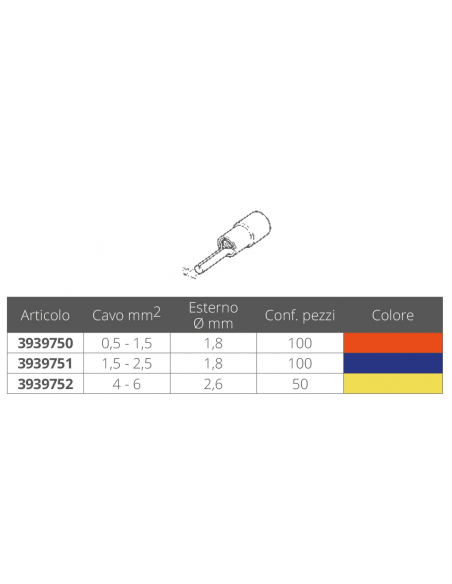

La codifica cromatica segue lo standard europeo: il colore identifica la sezione del conduttore compatibile con ciascuna versione. Disponibile in rosso, blu e giallo per coprire le sezioni più comuni negli impianti a 12V e 24V delle imbarcazioni da diporto. La crimpatura deve essere eseguita con una pinza adeguata al diametro del terminale, applicando la pressione corretta per garantire la tenuta meccanica senza danneggiare la guaina.

Verificare prima dell'installazione che la sezione del conduttore corrisponda al colore del puntalino e che il morsetto di destinazione sia compatibile con il diametro del terminale. Un puntalino sovradimensionato o sottodimensionato rispetto al conduttore compromette la tenuta e può generare resistenza elettrica aggiuntiva nel circuito.
