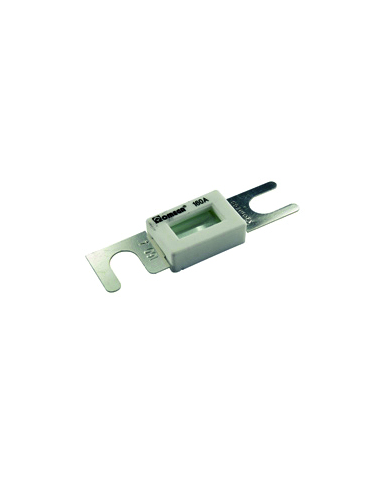

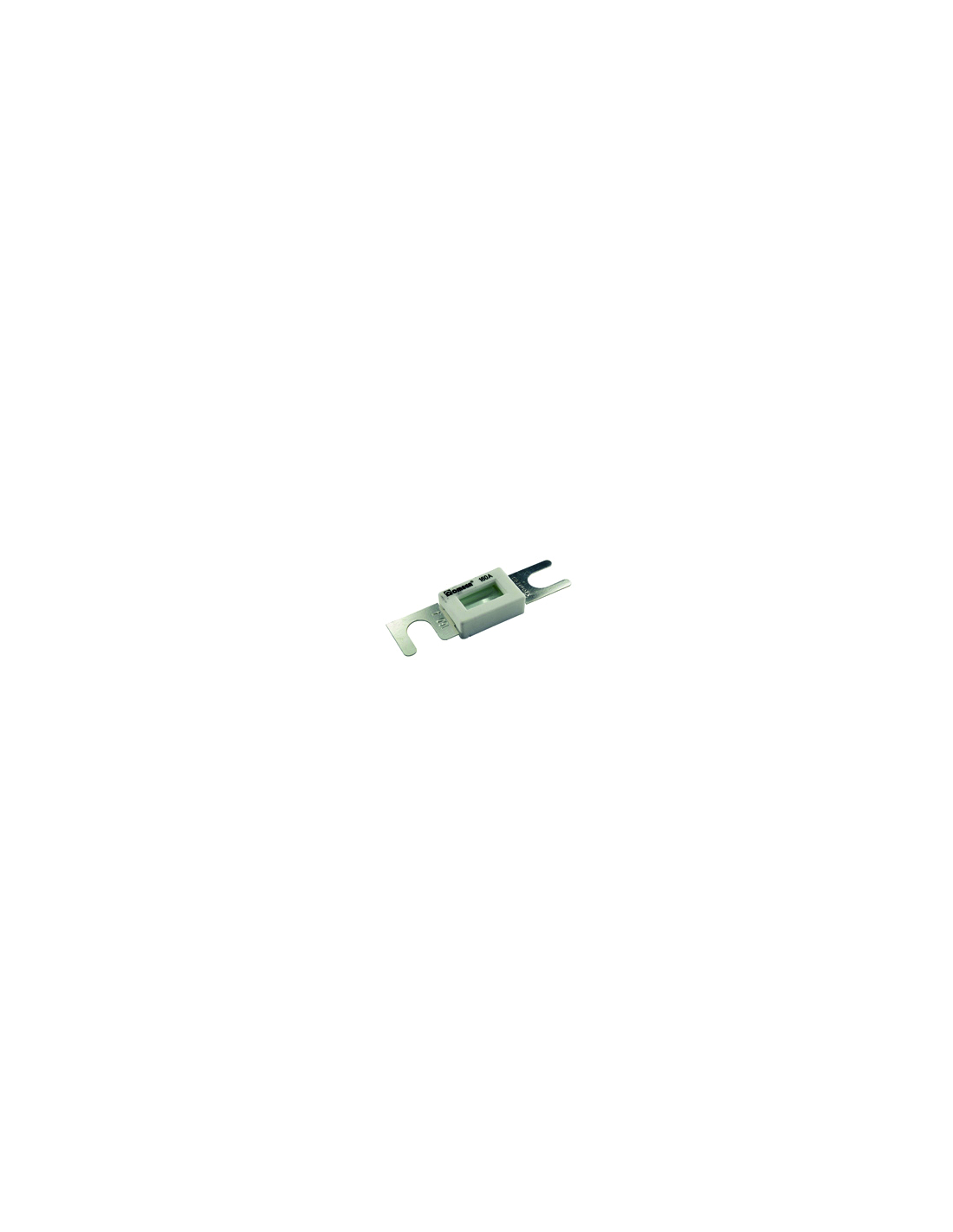

Quick fusibile ANL a lama intervento ritardato, 125-500A

I fusibili ANL Quick a lama tipo CNL sono dispositivi di protezione per circuiti di potenza con caratteristica di intervento ritardato. L'intervento ritardato è essenziale nei circuiti che alimentano carichi con elevata corrente di spunto, come le eliche di manovra, dove il picco di assorbimento all'avvio è significativamente superiore alla corrente nominale di esercizio: un fusibile a intervento istantaneo salterebbe ad ogni avviamento anche in assenza di guasti.

Sono indicati per l'installazione sul cavo di alimentazione principale tra la batteria di servizio o di avviamento e il thruster, oppure su altri circuiti di potenza a bordo come inverter, argani, verricelli e sistemi di propulsione ausiliaria. La posizione corretta è il più vicino possibile alla sorgente di alimentazione, per proteggere l'intera lunghezza del cavo.

La gamma copre dieci taglie: 125, 150, 175, 225, 250, 275, 325, 350, 400 e 500A. La taglia corretta si sceglie in base alla corrente massima assorbita dal carico e alla sezione del cavo: il fusibile deve proteggere il cavo, non il carico. Quick BTQ 185 a 12V, ad esempio, richiede un fusibile da 400A come indicato nella scheda tecnica dell'elica. Il portafusibile compatibile è l'art. Quick 0390573, disponibile separatamente.

Il design a lama ANL permette la sostituzione rapida senza strumenti: è sufficiente rimuovere il dado di fissaggio, estrarre il fusibile esaurito e inserire quello nuovo. Verificare sempre che la taglia del fusibile sostitutivo corrisponda esattamente a quella originale.
