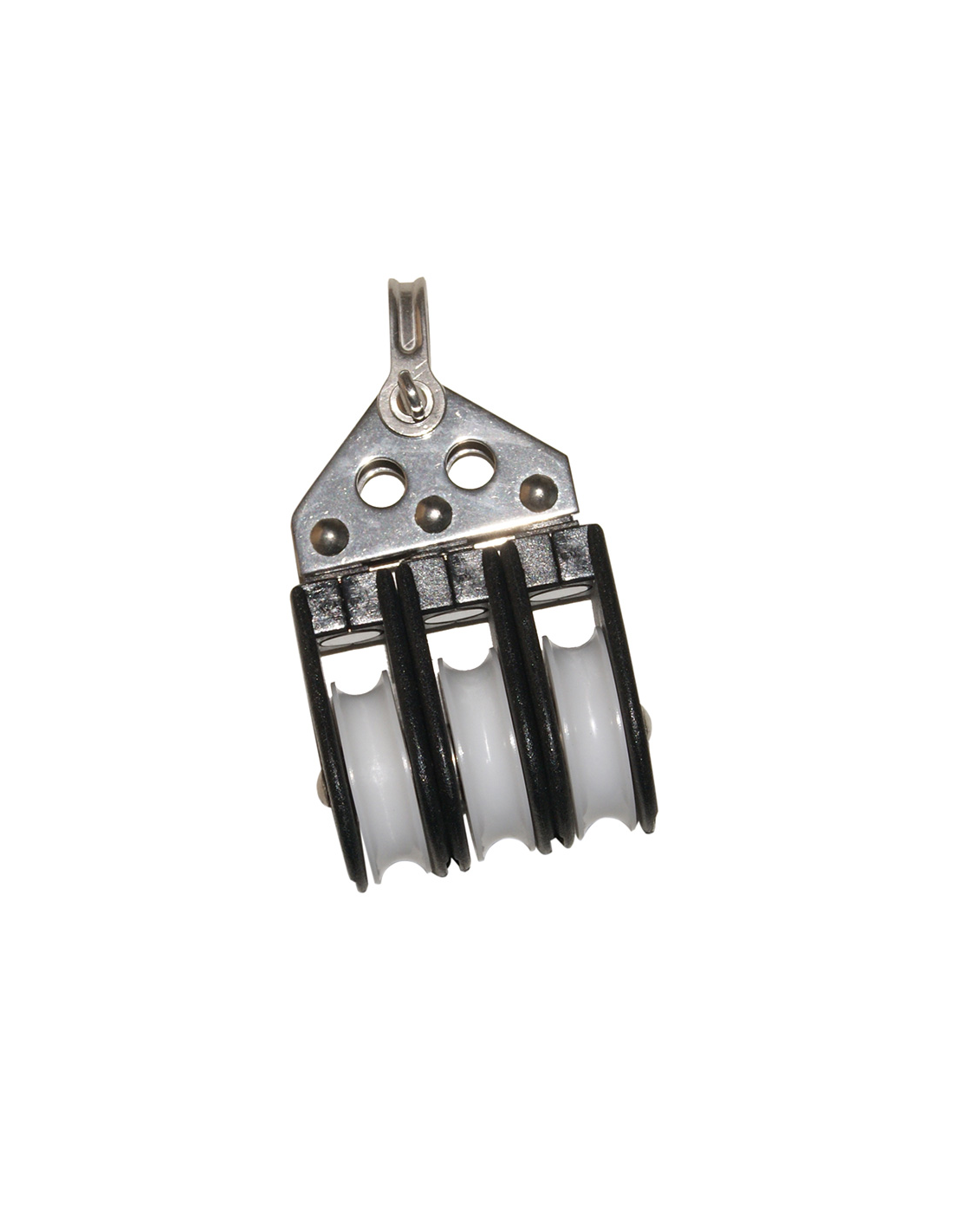

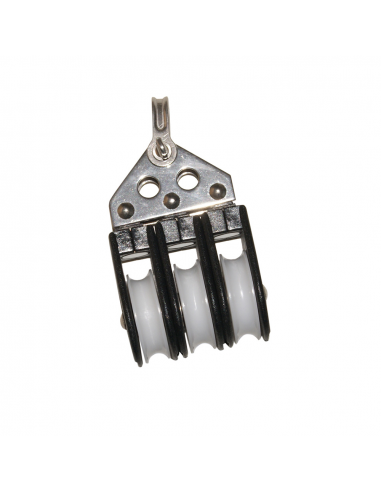

Viadana bozzello triplo fisso su sfere, cima 8-12 mm, rottura 1000 kg

Il bozzello triplo fisso Viadana con sfere è il componente di rinvio a tre pulegge della gamma, destinato a sistemi in cui tre tratti di cima devono scorrere sullo stesso punto di ancoraggio con orientamento fisso. La configurazione tripla consente di realizzare paranchi a rapporto elevato o di centralizzare il rinvio di tre manovre distinte in un unico punto strutturale.

Impiego tipico su imbarcazioni a vela di dimensioni medio-grandi, in paranchi complessi per vang, scotta boma, strallo o altri controlli velici che richiedono un vantaggio meccanico elevato. La versione fissa è indicata per punti di ancoraggio strutturali dove la direzione di carico è costante e l'orientamento del bozzello è definito in fase di progetto o installazione.

Disponibile in tre misure: cima 8 mm (cod. 7878042, h. 51 mm, WL 150 kg, BS 750 kg), cima 10 mm (cod. 7878043, h. 64 mm, WL 230 kg, BS 950 kg), cima 12 mm (cod. 7878044, h. 109 mm, WL 280 kg, BS 1000 kg). I cuscinetti a sfere su ciascuna puleggia garantiscono la scorrevolezza indipendente dei tre bracci, riducendo l'interferenza tra le cime in lavoro simultaneo.

In un paranco con bozzello triplo, il carico complessivo sul punto di ancoraggio è pari alla somma delle tensioni sui bracci attivi: dimensionare il supporto strutturale di conseguenza. Verificare periodicamente la libertà di rotazione di ciascuna puleggia e la pulizia della gola, in particolare in ambienti con esposizione a salsedine e sabbia che possono degradare i cuscinetti nel tempo.
