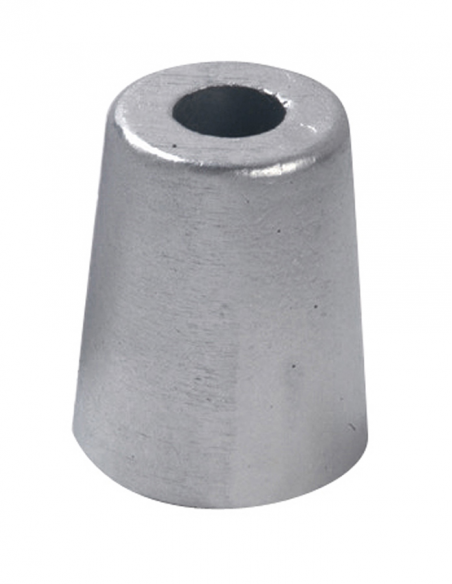

Ogiva anodo zinco Teignbridge Cranchi, inserto quadrato, filetto M36x3

L'ogiva anodica è il componente sacrificale che si avvita all'estremità dell'asse elica, coprendo il dado di fissaggio e proteggendo l'asse stesso dall'ossidazione galvanica. Su installazioni con eliche Teignbridge — diffuse su scafi Cranchi e su imbarcazioni da diporto di medio-grande stazza — l'ogiva è parte integrante del sistema propulsivo e della sua protezione catodica. Il riferimento MSF2226 identifica la versione con inserto quadrato e filetto M36x3.

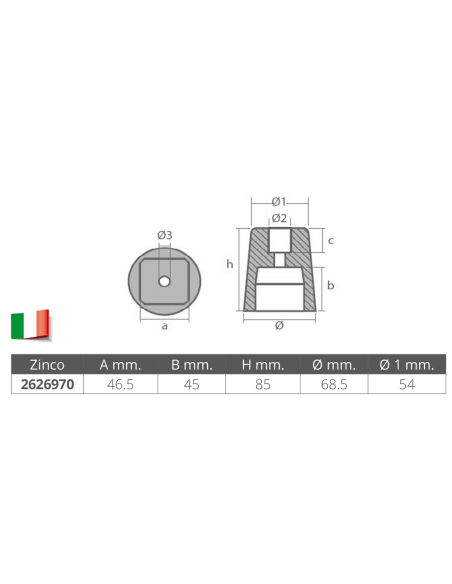

L'inserto quadrato differenzia questa ogiva dalle versioni a inserto rotondo o esagonale: la geometria interna determina il tipo di chiave necessaria per il montaggio e smontaggio, e deve corrispondere esattamente alla testa dell'asse. Prima di ordinare, verificare la geometria dell'inserto sull'asse esistente. Il filetto M36x3 è il passo metrico fine adottato su questa famiglia di eliche Teignbridge.

Prodotta in zinco, lega elettrochimicamente attiva nelle acque marine salate del Mediterraneo e dell'Atlantico, questa ogiva si consuma in modo controllato proteggendo l'asse in bronzo o acciaio inox dall'attacco galvanico. La sostituzione è necessaria quando la massa residua è scesa al di sotto del 50% dell'originale, o quando la forma è compromessa al punto da creare squilibrio idrodinamico sull'asse.

Il montaggio richiede la pulizia completa del filetto sull'asse e la verifica dell'assenza di ossidi sulla sede. Non usare sigillanti filettati: il contatto metallico diretto è necessario per la protezione catodica. Serrare con chiave a tubo quadra di misura adeguata, controllando la coppia per non danneggiare il filetto fine M36x3. Verificare l'ogiva a ogni alaggio stagionale.
