Ultraflex UC168-I cilindro idraulico alluminio bilanciato 168 cc, spinta

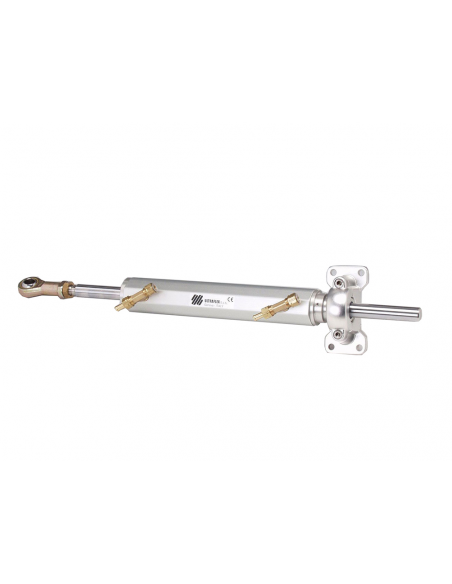

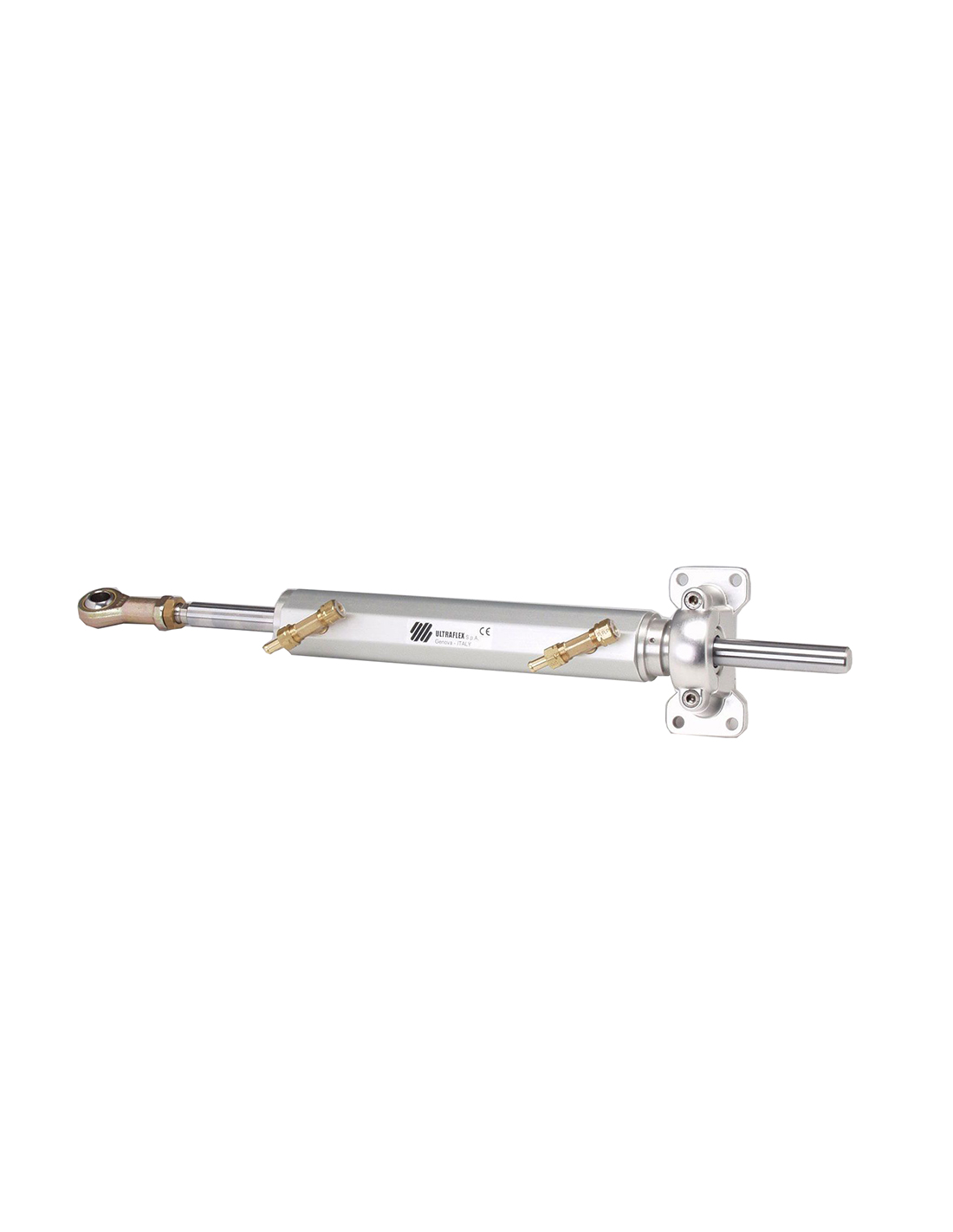

Il cilindro Ultraflex UC168-I è un cilindro idraulico bilanciato in alluminio progettato per impianti di sterzo idraulico a bordo di imbarcazioni a motore. La caratteristica bilanciata garantisce un numero di giri del volante identico dalla posizione centrale verso entrambi i lati, assicurando una risposta uniforme e prevedibile del timone in tutte le condizioni di navigazione.

Si installa tipicamente nel vano timone o in sala motore, collegato meccanicamente al settore del timone e idraulicamente alla pompa dello sterzo tramite raccordi standard da 3/8". È compatibile con le pompe idrauliche Ultraflex e con i principali sistemi idraulici presenti sul mercato che adottano raccordi dello stesso passo.

Il volume di lavoro è di 168 cc con una forza di spinta pari a 673 kg. Lo stelo ha un diametro di 40 mm. Le quote di ingombro rilevanti sono: lunghezza totale D 506 mm, quota A 178 mm, quota B 155 mm, quota C 127 mm, quota E 106 mm, quota F 40 mm, quota G 105 mm. Questi dati sono essenziali per verificare la compatibilità con il vano di installazione prima dell'acquisto.

Rispetto al modello UC215-I, l'UC168-I ha un volume inferiore e una corsa più contenuta, risultando indicato per imbarcazioni con minori esigenze di corsa del timone o spazi più ridotti nel vano di alloggiamento. Per impianti che richiedono una corsa più ampia, valutare il modello UC215-I con volume 215 cc e dimensione D 582 mm.

L'installazione richiede competenze idrauliche specifiche: è necessario effettuare il riempimento e lo spurgo dell'impianto dopo il montaggio per eliminare l'aria dal circuito. Ultraflex mette a disposizione l'attrezzatura Bubble Buster per eseguire questa operazione in modo rapido e senza perdite di olio.
