Ultraflex cilindro idraulico UC293-I ottone, 293 cc, spinta 1155 kg, 50 mm

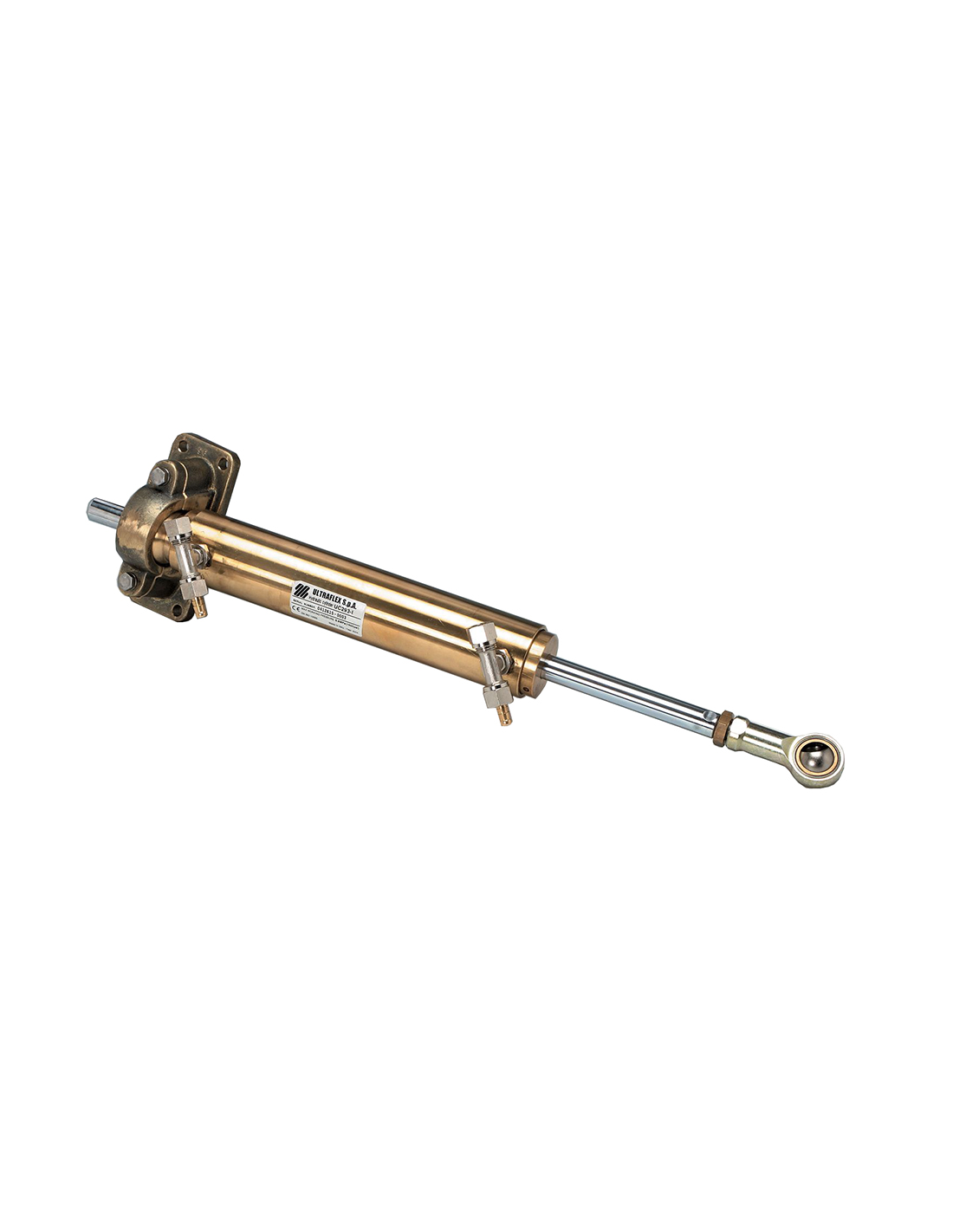

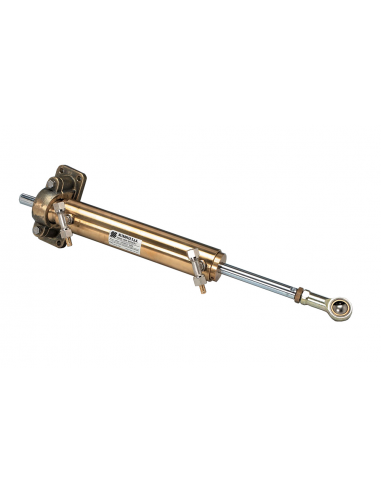

Il cilindro UC293-I di Ultraflex è un attuatore idraulico bilanciato in ottone, con volume di 293 cc e una forza di spinta di 1155 kg. Il design bilanciato garantisce lo stesso numero di giri della pompa da mezza corsa a fine corsa in entrambe le direzioni, assicurando una risposta dello sterzo simmetrica e prevedibile indipendentemente dalla posizione del timone.

Questo cilindro è indicato per impianti di timoneria idraulica su imbarcazioni con motori fuoribordo di media potenza, dove sia richiesta una spinta contenuta ma affidabile. Il corpo in ottone offre una resistenza adeguata all'ambiente marino, con caratteristiche di tenuta superiori rispetto ai cilindri in materiali ferrosi non trattati. I raccordi da 3/8 sono standard diffuso nei circuiti idraulici nautici, compatibili con la maggior parte dei tubi SAE e metrici in commercio.

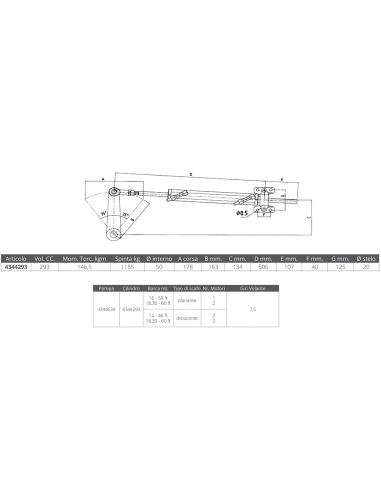

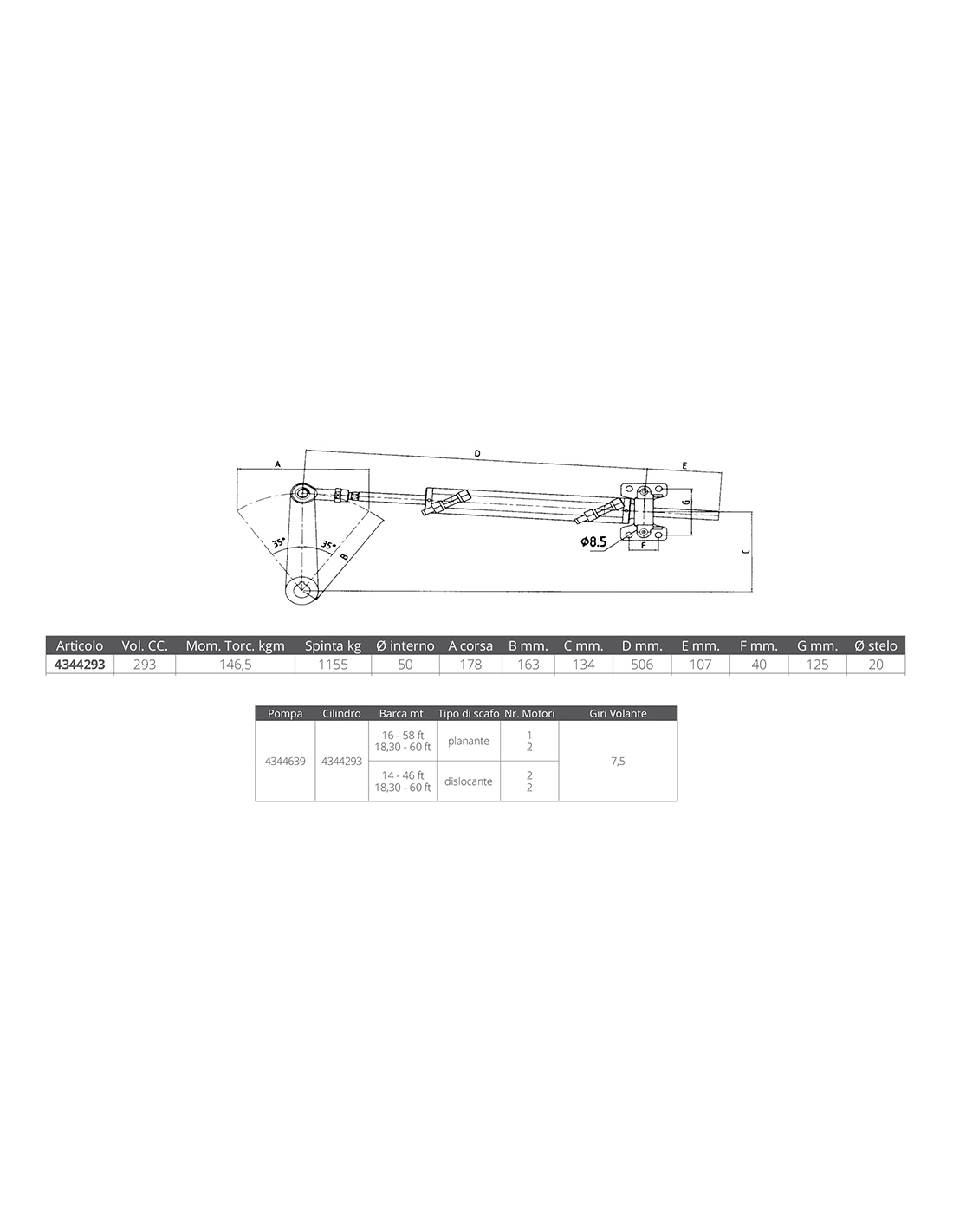

Le dimensioni principali: diametro pistone Ø 50 mm, lunghezza totale D 506 mm, quota A 178 mm, B 163 mm, C 134 mm, corsa E 107 mm, quota F 40 mm, interasse fori G 125 mm. Questi dati sono necessari per verificare la compatibilità con il supporto motore e la cinematica dell'asta di collegamento prima del montaggio. Il bilanciamento del cilindro lo rende adatto anche in abbinamento a pompe con caratteristiche di erogazione lineari.

Prima dell'installazione verificare che i raccordi del circuito esistente siano compatibili con il filetto 3/8 e che la corsa disponibile sia sufficiente per la rotazione completa del motore da banda a banda. Abbinare alla pompa idonea per volume e pressione di esercizio secondo le indicazioni del costruttore Ultraflex.
