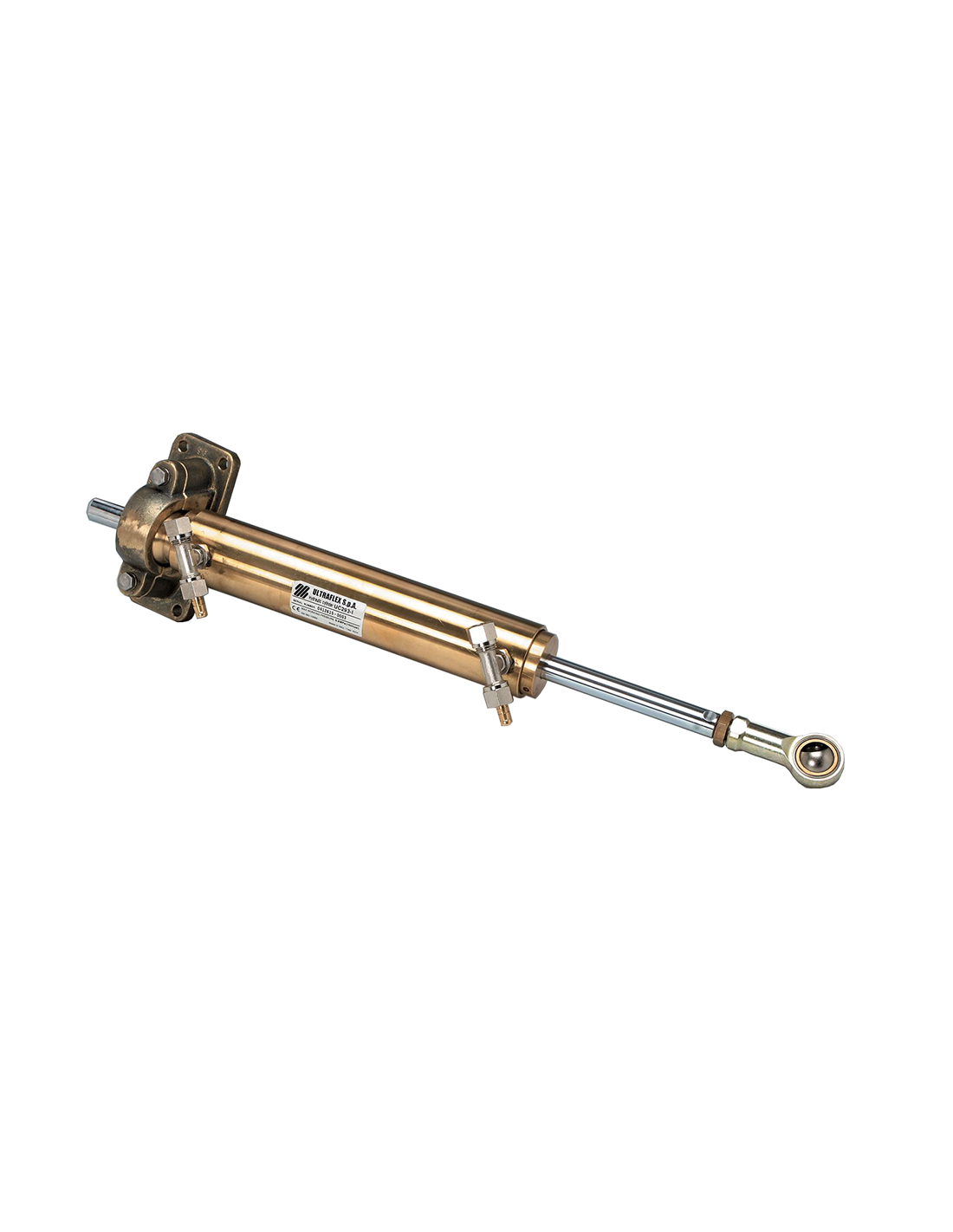

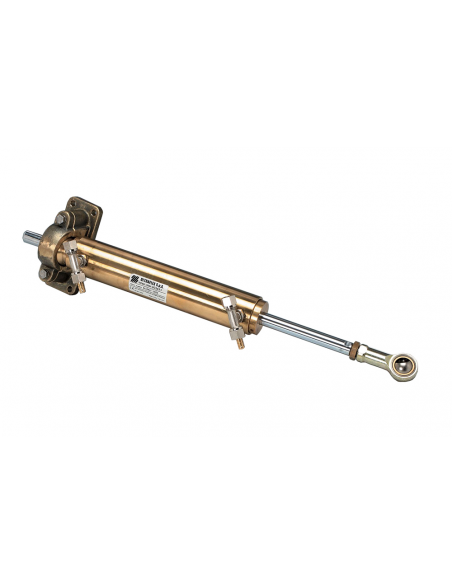

Ultraflex cilindro idraulico UC378-I ottone, 376 cc, spinta 1155 kg, 50 mm

Il cilindro UC378-I di Ultraflex è la versione a corsa maggiore rispetto all'UC293-I: mantiene lo stesso diametro pistone di 50 mm e la stessa spinta di 1155 kg, ma con un volume di 376 cc contro i 293 cc del modello minore. Questo si traduce in una corsa più lunga (132,5 mm contro 107 mm) e in una lunghezza totale superiore (592 mm contro 506 mm), a parità di forza di spinta e raccorderia.

Il design bilanciato garantisce simmetria di risposta nelle due direzioni, con il medesimo numero di giri da mezza corsa a fine corsa. Il corpo in ottone assicura tenuta e durabilità in ambiente marino anche con esposizione prolungata all'umidità salina. I raccordi da 3/8 sono compatibili con i circuiti idraulici nautici standard.

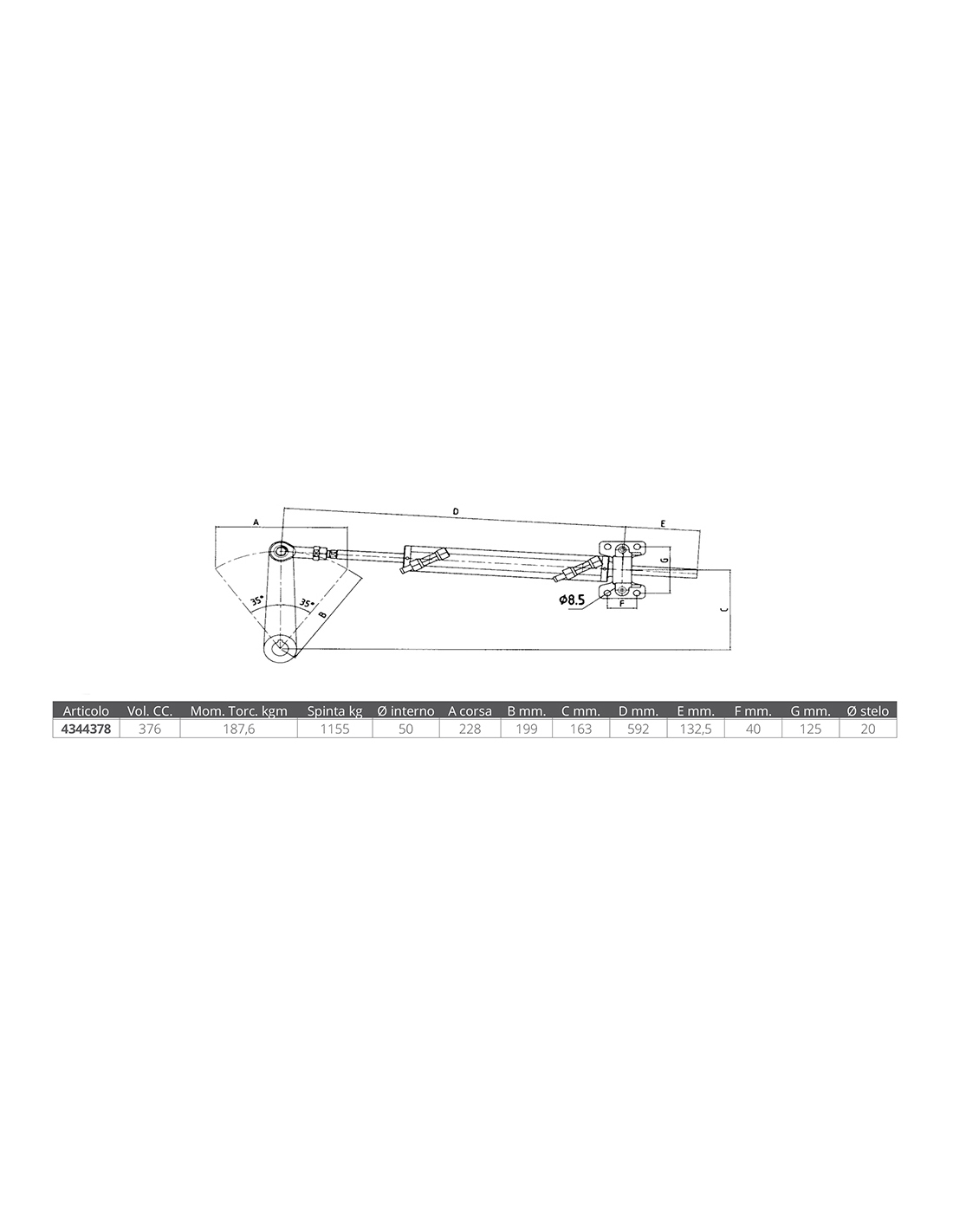

La scelta tra UC293-I e UC378-I dipende principalmente dalla cinematica del collegamento al motore e dallo spazio disponibile nel pozzetto. La corsa maggiore dell'UC378-I può essere necessaria quando la geometria dell'asta di collegamento richiede un escursione più ampia per garantire la rotazione completa del motore da banda a banda. Le quote di riferimento: A 228 mm, B 199 mm, C 163 mm, D 592 mm, E 132,5 mm, F 40 mm, G 125 mm. Verificare sempre le quote di ingombro e la corsa disponibile prima del montaggio, controllando la compatibilità con il supporto motore installato.

Abbinare alla pompa idonea per volume e pressione secondo le indicazioni Ultraflex. I raccordi da 3/8 sono compatibili con le pompe della stessa gamma e con tubi SAE standard.
