Ultraflex UC95 OBF/1, cilindro idraulico frontale bilanciato, spinta 278 kg

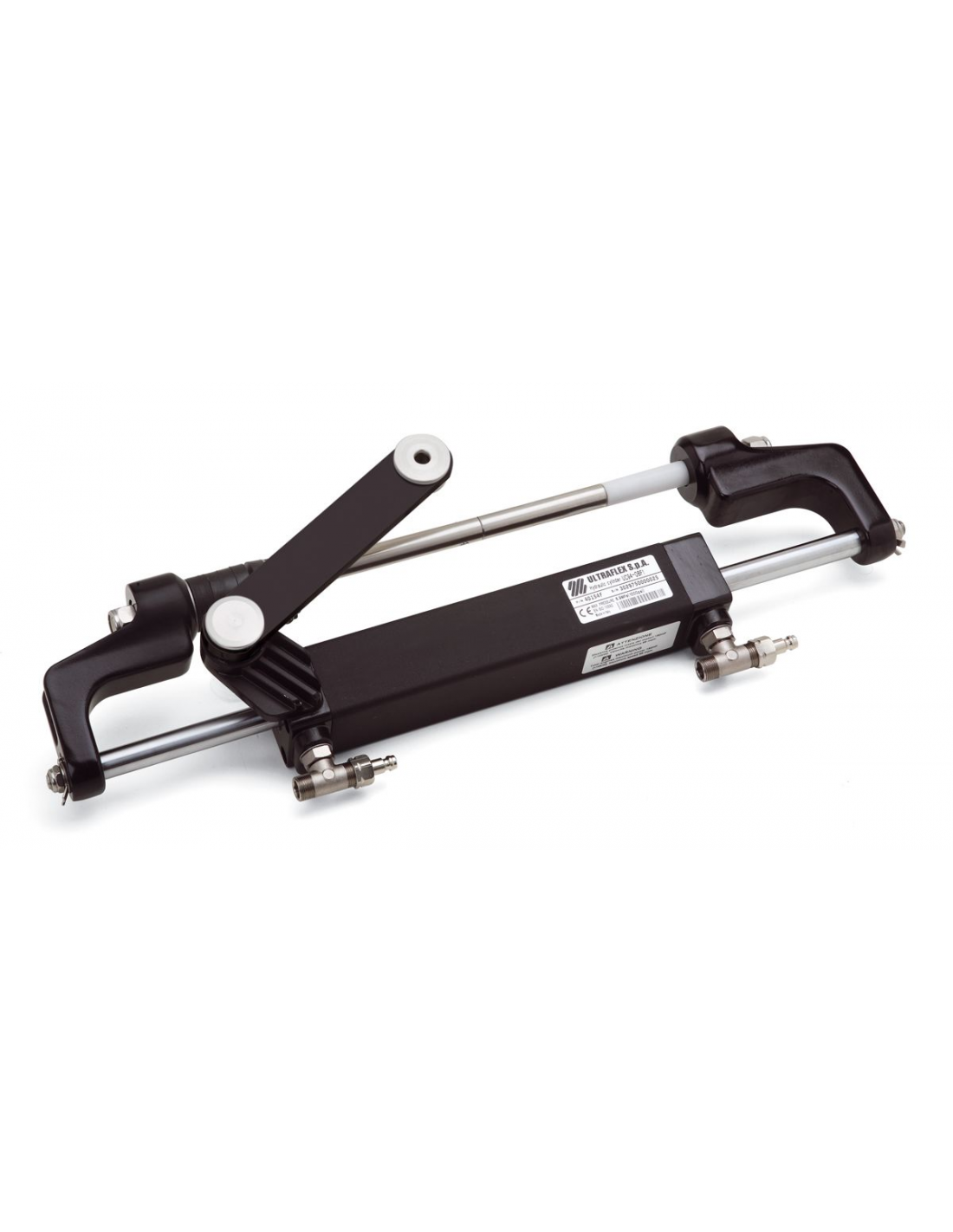

Il cilindro UC95 OBF/1 di Ultraflex è un attuatore idraulico bilanciato per montaggio frontale su fuoribordo, con braccio di rinvio a geometria diritta. Il montaggio frontale prevede il fissaggio del cilindro direttamente sul fronte del canotto del motore, soluzione adottata su numerosi fuoribordo di potenza medio-alta dove non è disponibile lo spazio per un cilindro laterale.

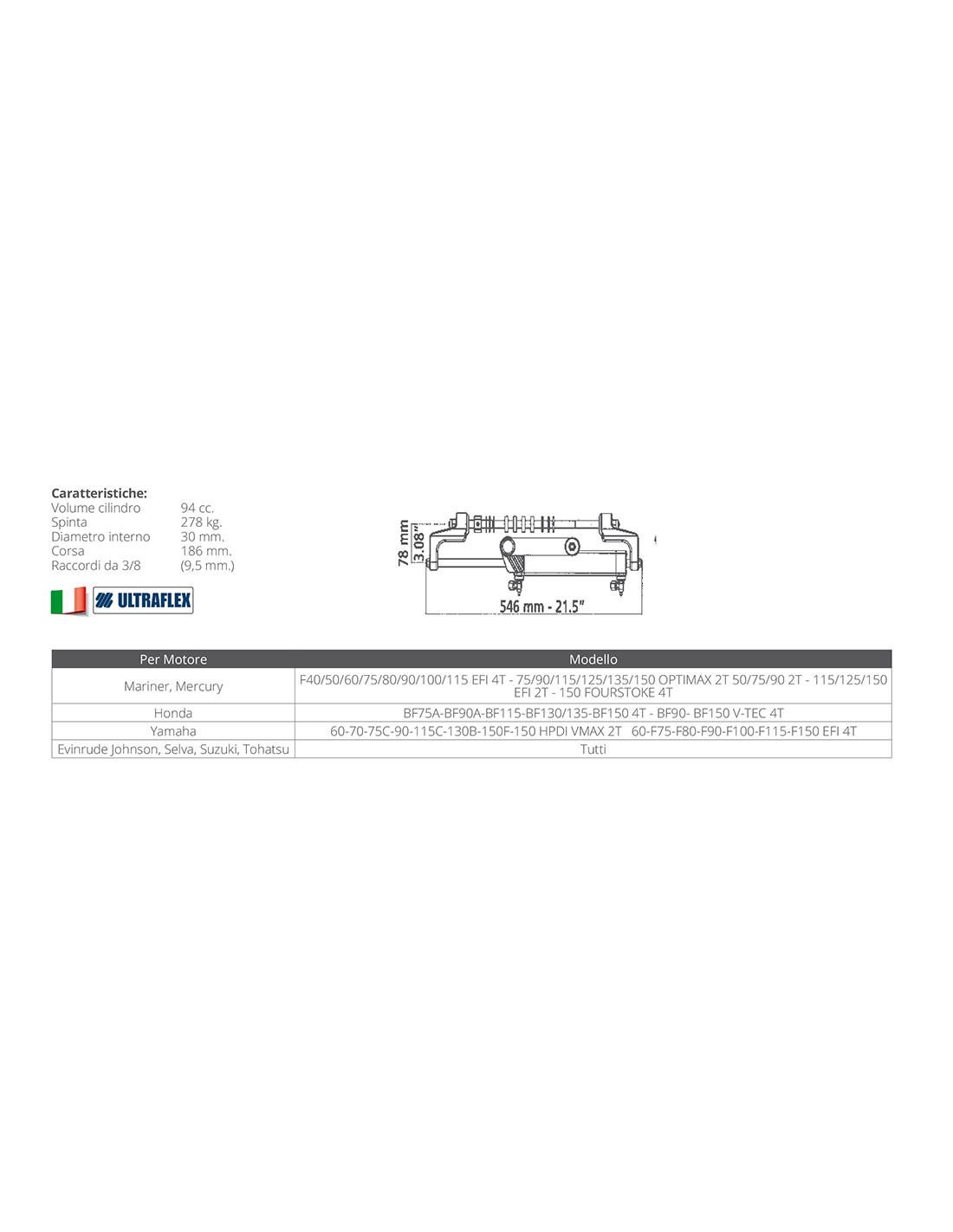

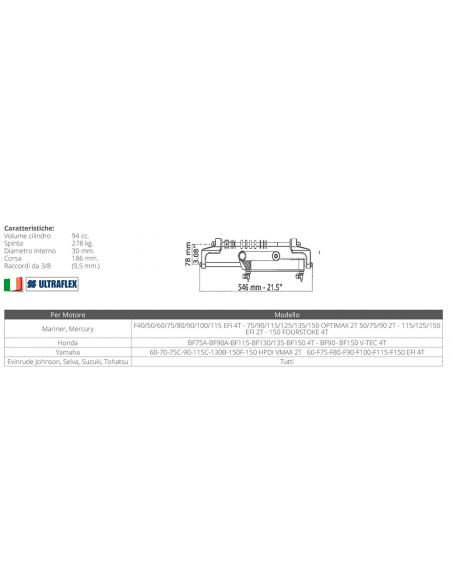

Il bilanciamento garantisce uguale numero di giri da mezza corsa a fine corsa in entrambe le direzioni. Con una spinta di 278 kg e un volume di 94 cc, il cilindro è dimensionato per gestire fuoribordo di potenza superiore rispetto alle unità della serie UC68/UC69, dove le forze in gioco richiedono un attuatore più robusto. Il diametro stelo da 30 mm contribuisce alla rigidità dell'insieme.

Il braccio di rinvio dritto della versione OBF/1 è geometricamente differente da quello sagomato della versione OBF/3 (codice 4344695): la scelta tra le due versioni dipende dalla geometria del canotto del motore e dalla posizione dell'attacco di sterzo sul fuoribordo specifico installato a bordo. Prima dell'ordine verificare quale versione è indicata per il modello di motore in uso, consultando le tabelle di abbinamento Ultraflex.

Raccordi da 3/8 pollice (9,5 mm), compatibili con le tubazioni flessibili standard degli impianti Ultraflex. Corsa 186 mm. Verificare la compatibilità con la pompa di guida e il numero di giri lock-to-lock richiesto per il motore installato.
