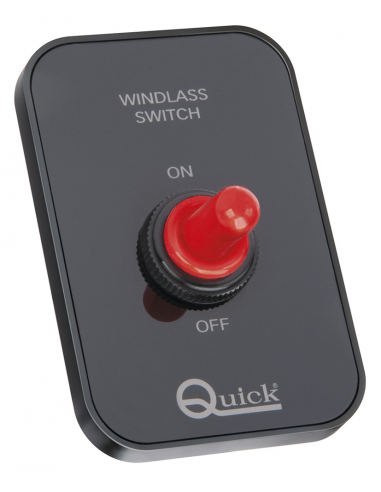

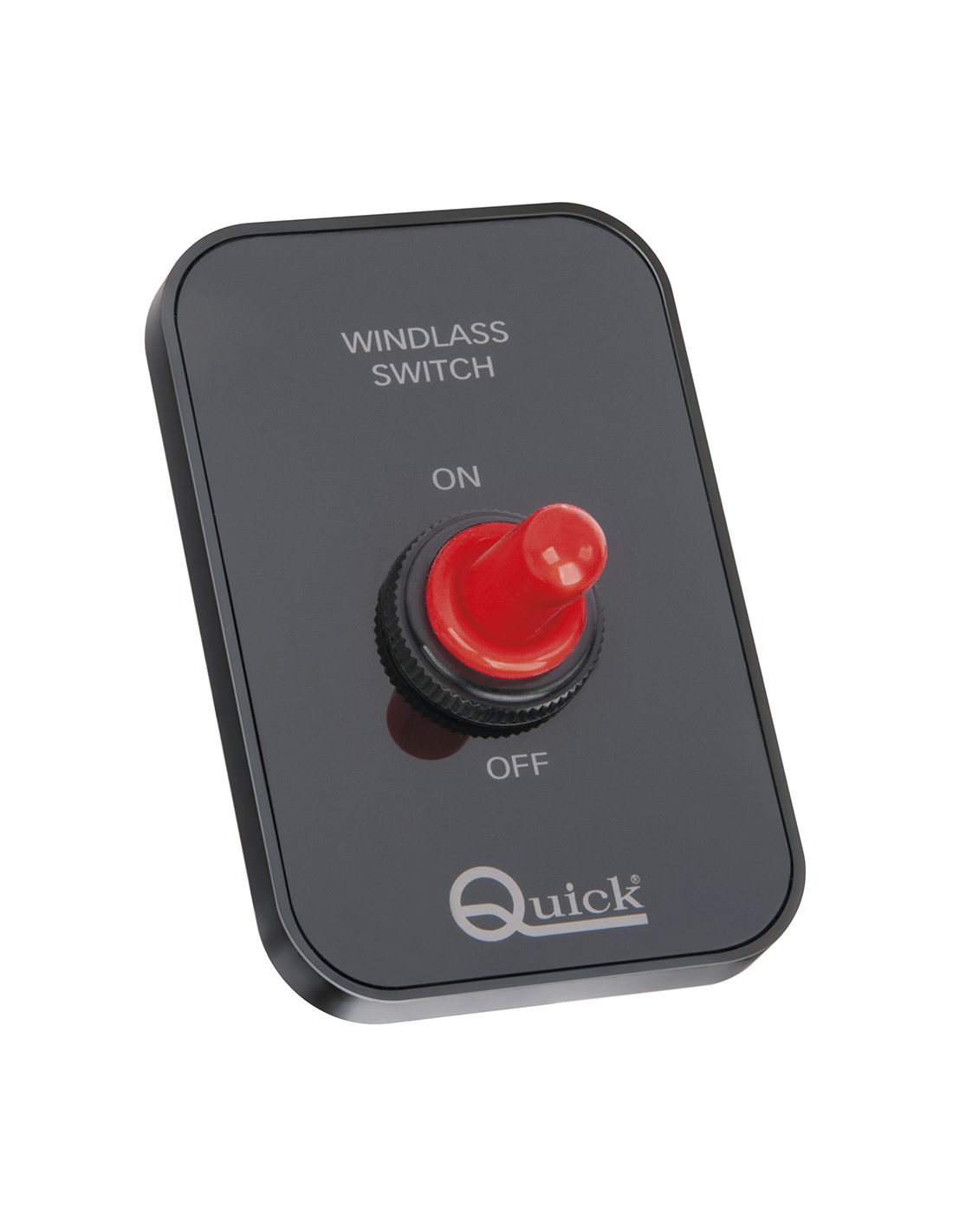

Quick WCB interruttore magnetoidraulico riarmo manuale per salpa ancora

L'interruttore magnetoidraulico Quick serie WCB è un dispositivo di protezione specifico per impianti di salpa ancora elettrico. La tecnologia magnetoidraulica garantisce un intervento preciso e calibrato sulla corrente: a differenza di un semplice fusibile, l'interruttore discrimina tra sovracorrenti di breve durata (tipiche dell'avviamento del motore) e sovracorrenti persistenti che indicano un guasto o un blocco meccanico, intervenendo solo nel secondo caso. Il riarmo è manuale, operazione che richiede di verificare e risolvere la causa del guasto prima di ripristinare l'alimentazione.

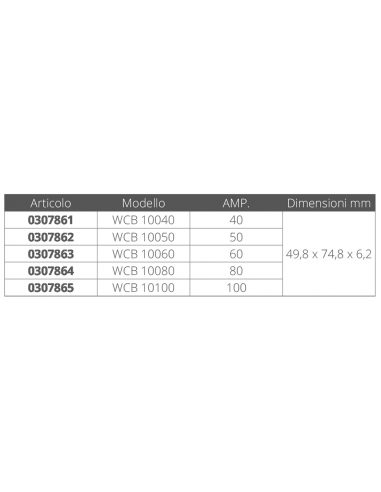

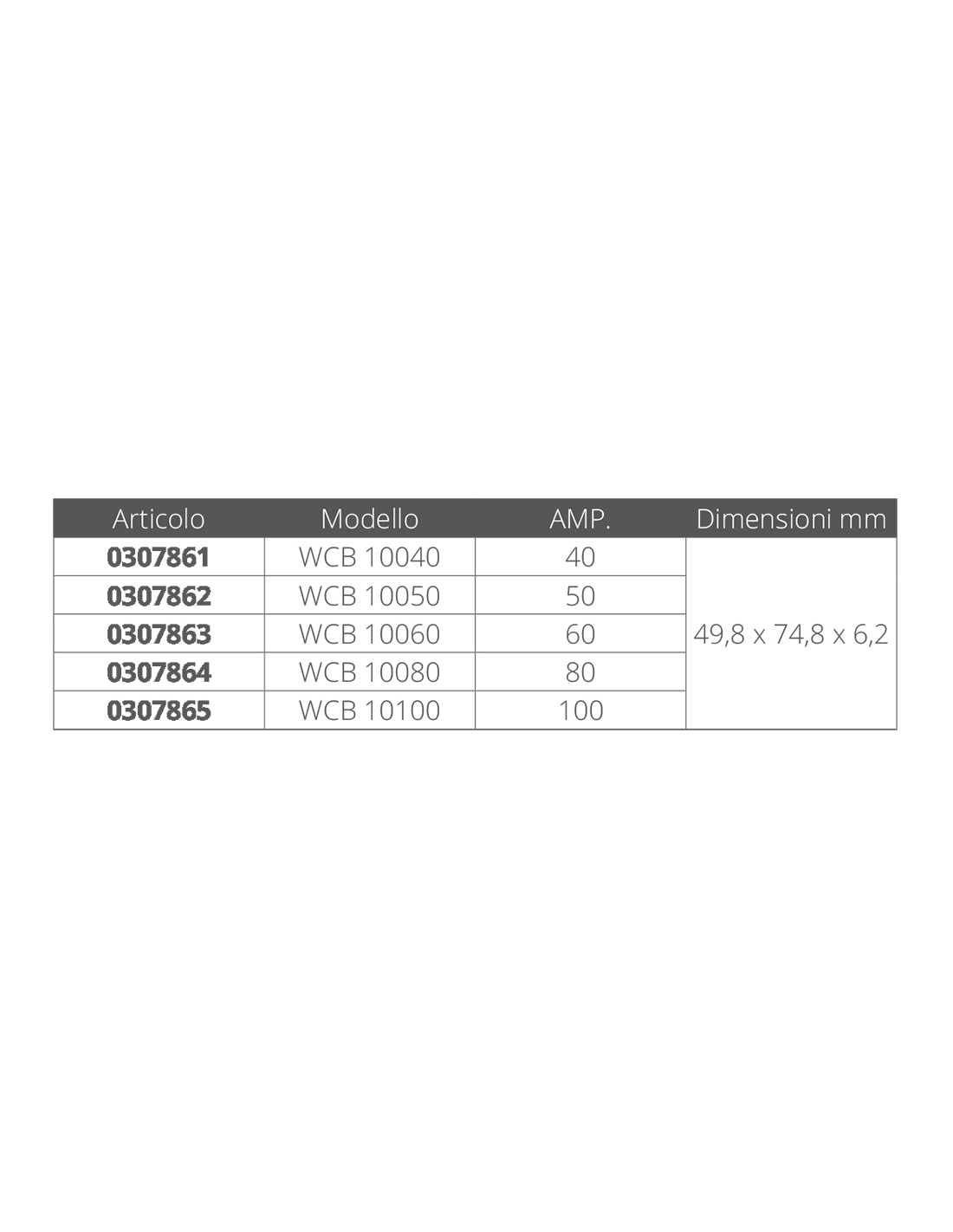

L'installazione è a pannello, con dimensioni 49,8 x 74,8 mm, in posizione accessibile ma protetta da azionamenti accidentali. La tensione massima di 80V copre sia gli impianti standard a 12V e 24V che alcune applicazioni a tensione più elevata. La corrente di intervento va selezionata in funzione della corrente massima assorbita dal salpa ancora installato: le versioni disponibili coprono un range da 40 a 100A.

La scelta della corrente nominale corretta è critica: un interruttore sottodimensionato interviene prematuramente anche durante il normale funzionamento del verricello, mentre uno sovradimensionato non protegge efficacemente il circuito. Il riferimento è la corrente massima indicata nella scheda tecnica del salpa ancora, tipicamente la corrente di stallo o la corrente sotto carico massimo. Il WCB può essere installato come componente separato abbinato al comando WCS 820, oppure è disponibile già integrato nel pannello combinato Quick WCS CB serie 200 (cod. 0307866).
