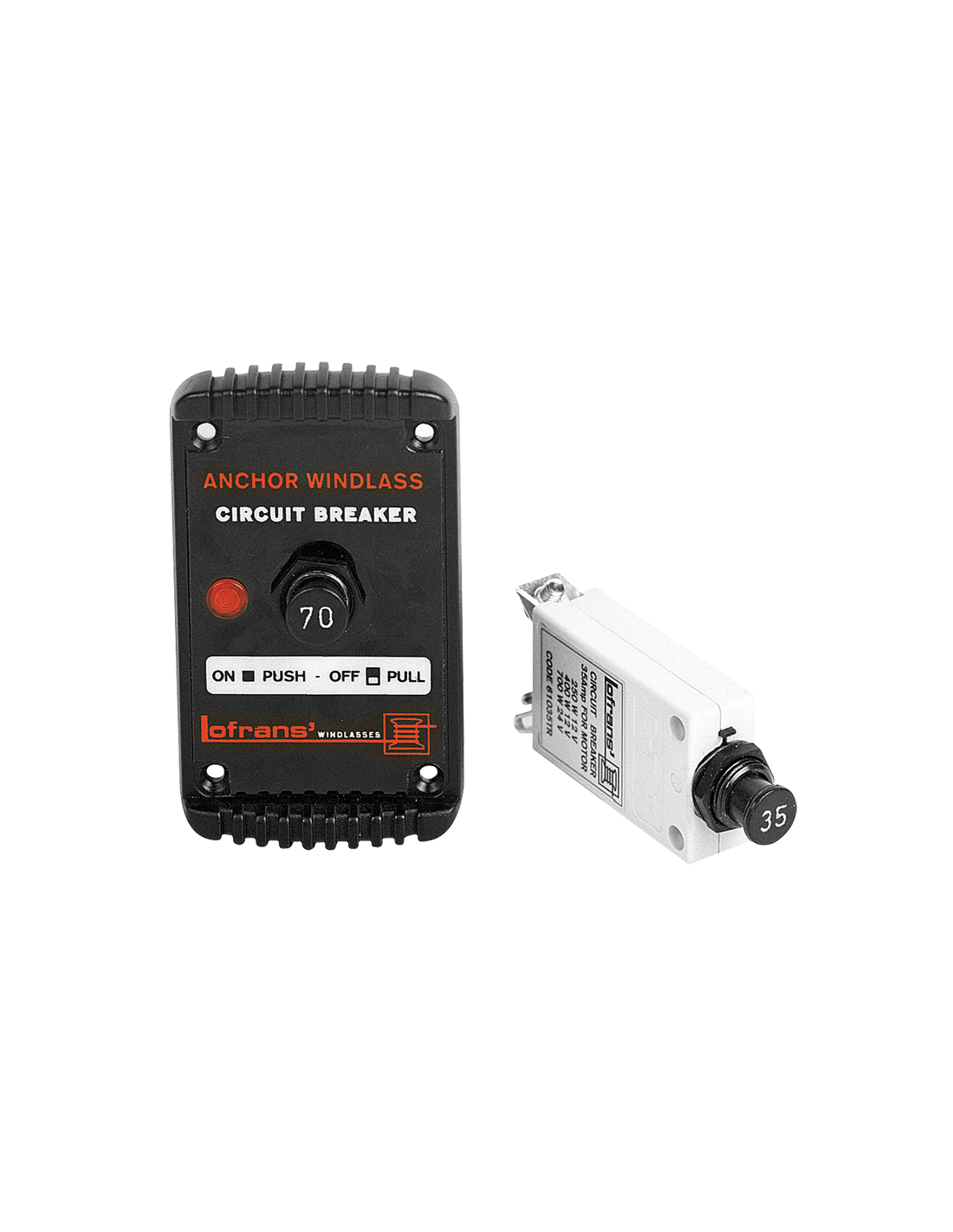

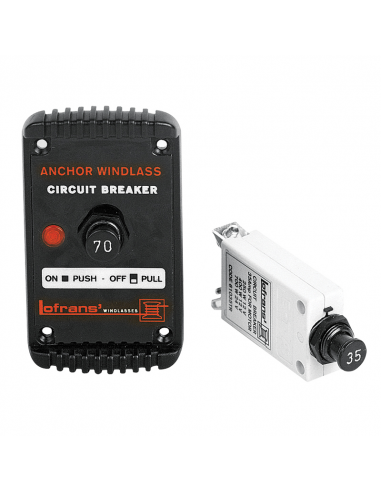

Interruttore magnetotermico Lofrans 35-125 A, LED tensione

L'interruttore magnetotermico Lofrans è il dispositivo di protezione e sezionamento del circuito di alimentazione del verricello. Protegge il cablaggio e il motore del verricello da sovracorrenti e cortocircuiti, e consente di sezionare il circuito in modo sicuro durante la manutenzione o quando il verricello non è in uso. Il LED integrato segnala in modo immediato la presenza di tensione sul circuito, utile per i controlli a quadro senza dover usare strumenti di misura.

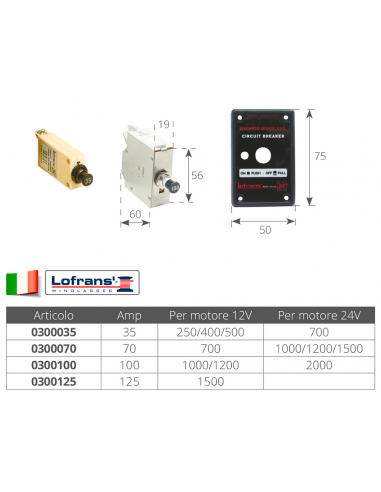

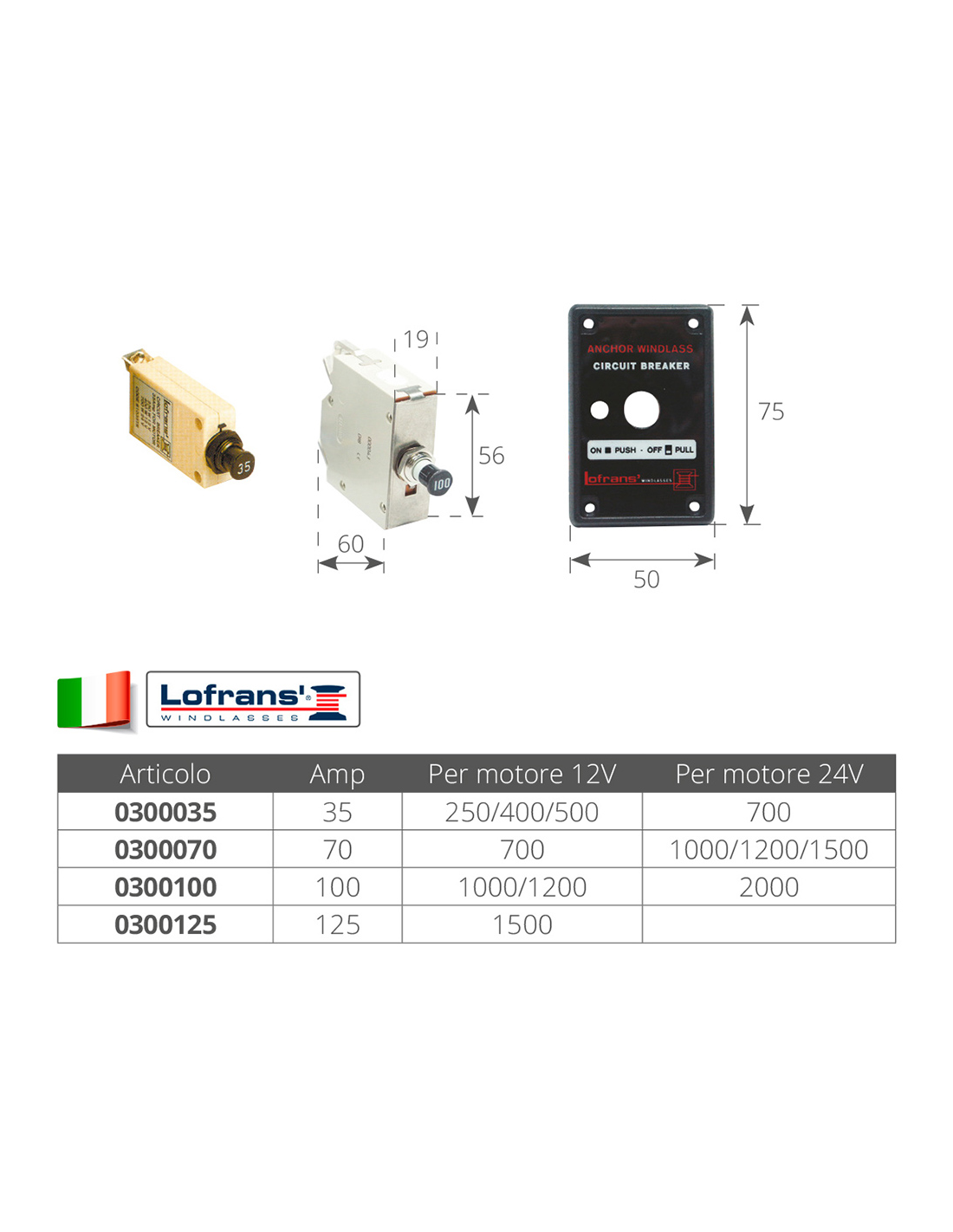

Si installa tipicamente nel quadro elettrico di bordo o in un pannello dedicato alla sala macchine o al vano prua, nelle vicinanze della batteria di servizio o di quella dedicata ai servizi di coperta. La mascherina da 80x52 mm inclusa nella confezione consente il montaggio a incasso o a superficie su qualunque pannello di spessore standard.

La scelta dell'amperaggio corretto è determinante: il valore deve corrispondere al circuito del verricello installato a bordo. Per i verricelli Lofrans a 12 V, il 35 A copre i modelli da 250, 400 e 500 W; per il 24 V, il 35 A è indicato per il modello 700 W. Le versioni da 70, 100 e 125 A sono destinate a verricelli di potenza maggiore: consultare il manuale del verricello per individuare l'amperaggio nominale e quello di picco prima di procedere alla scelta.

I capicorda utilizzati sul circuito devono avere foro di fissaggio da 6 mm per una connessione corretta ai morsetti del magnetotermico. Un amperaggio sottodimensionato causa interventi intempestivi del dispositivo durante il normale funzionamento del verricello; uno sovradimensionato non garantisce la protezione adeguata del cablaggio in caso di guasto.
